دیگ بخار (بویلر)

دیگ بخار چیست؟

دیگ بخار یا بویلر (steam boiler or boiler)، در اصل یک نوع تبدیل کننده و مبادله کننده انرژی می باشد که انرژی درونی سوخت را تبدیل به انرژی حرارتی نموده و آنرا از طریق سطوح حرارتی طراحی شده به سیال آب و سپس به بخار منتقل می کند.

به زبان ساده تر دیگ های بخار شامل مخازن یا ظروف فولادی بسته می باشند که آب را به بخار  تحت فشار تبدیل می کند و از نکات با اهمیت در ساخت این دستگاه کیفیت و ایمنی عملکرد آن می باشد.

دیگ های بخار در ابعاد و ظرفیت های مختلف و در فشار های کاری معین طراحی و تولید می شوند ، ولیکن از جهت ساختار کلی این بویلرها به دو دسته مهم زیر تقسیم بندی می گردند:

1- دیگ های بخار مخزنی لوله آتشی (فایرتیوب)

2- دیگ های بخار لوله ای یا لوله آبی (واترتیوب)

دیگ های بخار طرح فایرتیوب یا لوله آتشی به دلیل گستردگی و دامنه بیشتر استفاده رایج تر  و معروف تر می باشند به همین دلیل است که افراد کمتری با دیگ های بخار لوله آبی آشنا بوده و هر زمان صحبت از دیگ بخار شود دوستان تاسیساتی فقط دیگ فایرتیوب را می شناسند.

دیگ ها یا بویلر های  بخار لوله آتشی دارای ساختار مخزنی بوده و جزو مخازن تحت فشار دسته بندی می شوند و لذا  احتمال انفجار و ترکیدن در این مخازن همیشه وجود دارد و درنتیجه خریداران گرامی باید به وجود تخصص و مجوز های قانونی تولید کننده توجه ویژه داشته باشند.



آیتم های اصلی ساخت یک دیگ بخار:

  1. طرح دیگ: طراحی فایر تیوب یا واتر تیوب و افقی یا عمودی و غیره …
  2. ظرفیت دیگ: مقدار آبی که در یک ساعت دستگاه به بخار تبدیل می‌کند ظرفیت دیگ را مشخص می‌کند.
  3. فشار کار دیگ: فشاری که دیگ باید همیشه روی آن تنظیم گردد و فشار خود را ثابت نگه دارد.

steam boiler

کاربرد های مهم دیگ بخار چیست؟

دیگ و بویلر بخار در خیلی از صنایع از جمله در صنایع تولید مواد غذایی، از اصلی‌ترین تجهیزات گرمایشی بوده که مورد استفاده قرار می‌گیرد و همچنین استفاده از آن در صنایع دیگر برای ایجاد گرمای غیر مستقیم یا مستقیم نیز بسیار گسترده می باشد.

از جمله کاربرد دیگ بخار:

  1. پخت مستقیم و غیر مستقیم مواد غذایی با بخار در دمای ثابت و یکنواخت
  2. گرمایش مستقیم و غیر مستقیم در سیستم های حرارتی
  3. گرمایش بخار در سیستم های فرآیندی نفت و پتروشیمی
  4. گرمایش با بخار در سیستم های ذخیره مواد سوختی و مواد روغنی جامد
  5. گرمایش و عمل آوری (کیورینگ) بتن در صنعت راه و ساختمان
  6. ضدعفونی و ایجاد رطوبت در صنایع کشاورزی و دامی
  7. ضدعفونی و میکروب زدایی در بیمارستان ها و مراکز بهداشتی
  8. تثبیت رنگ و حالت دهی و موارد دیگر در صنایع نساجی
  9. اتوکشی و حالت دهی لباس و پارچه در لاندری ها و اتوشویی ها
  10. تمیزکاری و چربی زدایی سطوح در صنایع مختلف

نکات مهم در خصوص دیگ بخار چیست؟

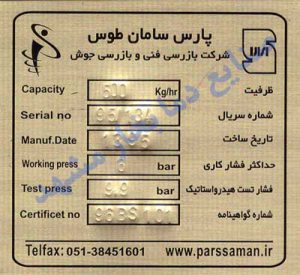

  1. استاندارد ساخت در دیگ های مدل فایر تیوب یا مخزنی

    این دیگ ها اگر غیراستاندارد و کارگاهی تولید شوند می توانند بسیار خطرآفرین باشند و در صورت انفجار علاوه بر ایجاد سوختگی های شدید و مرگ آفرین، با تولید موج و نیروی حاصل از انفجار ، باعث تخریب ابنیه و سازه های ساختمانی نیز می گردد لذا توصیه می گردد دیگ غیر استاندارد استفاده نشود.
    سازمان ملی استاندارد ایران با توجه به اهمیت ایمنی و جلوگیری از ساخت دیگ های بخار با کیفیت های غیر قابل قبول اقدام به تهیه و تدوین  استاندارد ملی در این زمینه نموده است  و اگر مایل به کسب اطلاعات بیشتر در این خصوص و الزامات قانونی ساخت دیگ و بویلر بخار می باشید میتوانید نگاهی به مقالات ذیل داشته باشید:
    *مقالات مربوط به دیگ بخار

  2. کیفیت تجهیزات و لوازم نصب شده روی دیگ بخار

    این تجهیزات بر اساس مشخصات فنی دستگاه و کیفیت مورد انتظار مشتری و یا سازنده متغیر می باشند ولی مشتری باید از سازنده در خصوص شرایط کیفی و فنی آنها استعلام نماید. مهم ترین این تجهیزات عبارتند از:
    ۱- مشعل ۲- پمپ تغذیه ۳- تابلو فرمان ۴- لول کنترل ۵- نمایشگر سطح آب ۶- پرشر سوئیچ ها ۷- گیج فشار-۸-شیر آلات ورودی و خروجی دیگ ۹- شیر اطمینان ۱۰- شیرهای بلودان و تخلیه

  3. گارانتی، خدمات نصب و راه اندازی و خدمات پس از فروش و سرویس اورهال دستگاه

    دیگ های تولید شده (دیگ بخار، دیگ آبگرم و دیگ روغن داغ ) دارای ۲ سال گارانتی و ۲۰ سال خدمات پس از فروش، همراه با نصب و راه اندازی در محل مشتری من جمله افتخارات صنایع دما بخار مشهد می باشد.

طرح های اصلی دیگ بخار (بویلر) چیست؟

همانطور که ذکر شد یک بویلر بخار طرح ها و دسته بندی های مختلفی دارد.
از نظر ساختمان اصلی و اساس کارکرد به دو دسته ی واترتیوب و فایرتیوب تقسیم می شود:

۱٫ دیگ واترتیوب یا لوله آبی (water-tube boiler)

در دیگ واترتیوب آب از درون لوله هایی که با گازهای داغ ناشی از سوختن مشعل احاطه شده اند عبور می کند. این دیگ برای کاربردهایی که بخار با فشار بالا نیاز دارند مانند پالایشگاه ها و نیروگاه های حرارتی استفاده می شود.

۲٫دیگ فایرتیوب یا لوله دودی( fire-tube boiler)

در دیگ لوله آتشی یا فایرتیوب گاز داغ از درون لوله ها عبور داده می شود. این لوله های حاوی هوای گرم درون منبع آب قرار گرفته اند در نتیجه حرارت از جداره لوله به آب منتقل شده و آب به بخار تبدیل خواهد شد.
این نوع دیگ مناسب استفاده در صنایع کوچک، مراکز خدماتی و درمانی و … می باشد.

راندمان دیگ بخار :

انواع مدل های رایج دیگ‌های بخار فایرتیوب از نظر مراحل عبور دود عبارتند از : دیگ دو پاس و دیگ سه پاس که در نوع اول حرارت از طریق دو مرحله یا پاس از داخل آب عبور داده می شود و در نوع دوم این کار در سه مرحله انجام می شود که نوع دوم (سه پاس) به دلیل عبور سه باره حرارت راندمان بالاتری دارد.
رعایت اصول استاندارد از مهمترین مزیت‌های کلیه محصولات تولید شده توسط صنایع دما بخار مشهد می‌باشد. همچنین با نصب اکونومایزر، نصب توربولاتور و تجهیزات پیش‌گرمایش هوای ورودی مشعل، راندمان بسیار بالاتری نسبت به نمونه‌های مشابه دارد.
بالابودن راندمان دیگ باعث کم‌شدن مصرف انرژی و جلوگیری از هدر رفتن سوخت و در نتیجه صرفه‌جویی در هزینه‌های مصرفی می‌گردد.

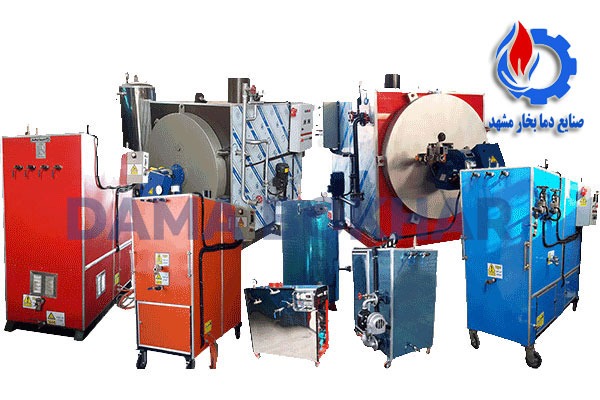

انواع دیگ بخار تولید شده در صنایع دما بخار مشهد

دیگ بخار 150کیلو

دیگ بخار ۱۵۰ کیلویی عمودی (ایستاده)

  • مناسب برای تولید بخار در حجم پایین
  • فشار بخار خروجی ۱۵۰ کیلوگرم بر ساعت
  • راندمان حرارتی بالای بویلر و مصرف سوخت پایین

مشخصات فنی دیگ بخار ۱۵۰ کیلو ایستاده

دیگ بخار 200 کیلو ایستاده

دیگ بخار ۲۰۰ کیلویی عمودی (ایستاده)

  • مناسب برای تولید بخار در حجم پایین
  • فشار بخار خروجی ۲۰۰ کیلوگرم بر ساعت
  • راندمان حرارتی بالای بویلر و مصرف سوخت پایین

مشخصات فنی دیگ بخار ۲۰۰ کیلو ایستاده

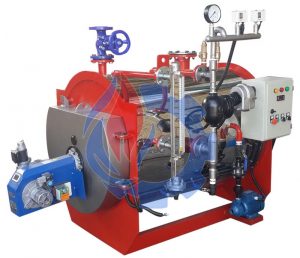

دیگ بخار 300 کیلو

دیگ بخار ۳۰۰ کیلو

  • مناسب برای تولید بخار در حجم پایین و متوسط
  • فشار بخار خروجی ۳۰۰ کیلوگرم بر ساعت
  • راندمان حرارتی بالای بویلر و مصرف سوخت پایین

مشخصات فنی دیگ بخار ۳۰۰ کیلو افقی


دیگ بخار 500 کیلو

دیگ بخار ۵۰۰ کیلو

  • مناسب برای تولید بخار در حجم پایین و متوسط
  • فشار بخار خروجی ۵۰۰ کیلوگرم بر ساعت
  • راندمان حرارتی بالای بویلر و مصرف سوخت پایین

مشخصات فنی دیگ بخار ۵۰۰ کیلو افقی

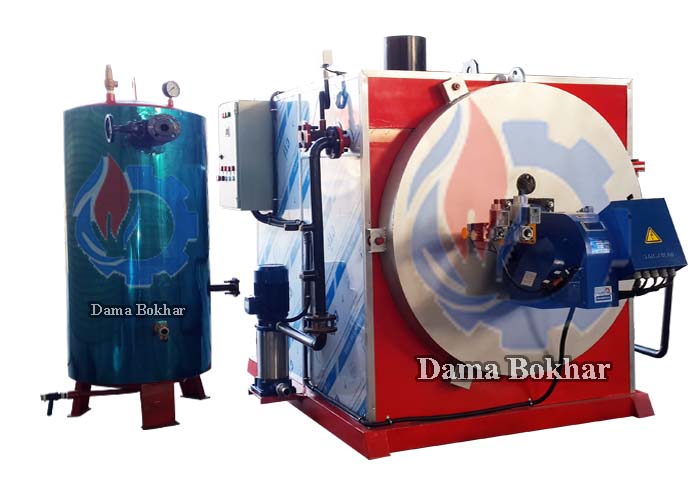

دیگ بخار 1 تن

دیگ بخار یک تن (۱۰۰۰ کیلویی)

  • مناسب برای تولید بخار در حجم متوسط
  • فشار بخار خروجی ۱۰۰۰ کیلوگرم بر ساعت
  • راندمان حرارتی بالای بویلر و مصرف سوخت پایین

مشخصات فنی دیگ بخار ۱ تن


دیگ بخار 2 تن

دیگ بخار دو تن (۲۰۰۰ کیلویی)

  • مناسب برای تولید بخار در حجم متوسط و بالا
  • فشار بخار خروجی ۲۰۰۰ کیلوگرم بر ساعت
  • راندمان حرارتی بالای بویلر و مصرف سوخت پایین

مشخصات فنی دیگ بخار ۲ تن


دیگ بخار 3تن

دیگ بخار ۳ تن (۳۰۰۰ کیلویی)

  • مناسب برای تولید بخار در حجم بالا
  • فشار بخار خروجی ۳۰۰۰ کیلوگرم بر ساعت
  • راندمان حرارتی بسیار بالای بویلر و مصرف سوخت پایین

مشخصات فنی دیگ بخار ۳ تن


دیگ بخار 5 تن

دیگ بخار ۵ تن (۵۰۰۰ کیلوئی)

  • مناسب برای تولید بخار در حجم بالا
  • فشار بخار خروجی ۵۰۰۰ کیلوگرم بر ساعت
  • راندمان حرارتی بسیار بالای بویلر و مصرف سوخت پایین

مشخصات فنی دیگ بخار ۵ تن


در ادامه کلیپی کوتاه از دیگ بخار ۳ تن به سفارش شرکت سام صنعت میناب مشاهده می فرمایید.



برای دریافت مشاوره ، جزئیات بیشتر و قیمت ها با کارشناسان ما در صنایع دما بخار مشهد تماس حاصل فرمایید.

۰۵۱۳۸۴۷۲۵۳۶ – ۰۹۳۸۸۰۳۷۴۴۰
