تابلو برق دیگ بخار به دو دسته ی تابلو مشعل و تابلو برق اصلی تقسیم می شود. تابلو برق مشعل، به دلیل سادگی معمولا مورد بررسی قرار نمی‌گیرد. در این مقاله قصد داریم به معرفی تابلو برق اصلی بپردازیم.
در این مقاله می خوانیم:
- تعریف تابلو برق (مدار فرمان)
- نحوه کار با تابلو برق
- بخش های اصلی تابلو برق
- مراحل ساخت تابلو برق
- نحوه عملکرد تابلو برق
- مزایا استفاده از تابلو برق
- ویژگی های تابلو برق مناسب برای دیگ بخار
- دسته بندی انواع تابلو برق
- تابلو برق مستعمل
- ایمنی در تابلو برق
تعریف تابلو برق (مدار فرمان)
تابلو عبارت است از فضایی که تجهیزات برقی در آن نصب می شود، این تابلو مسئولیت کنترل کامل تجهیزات و قطعات دیگ و مشعل را برعهده دارد.
به طور کلی در هر سیستم برقی برای مرتب سازی، جلوگیری از بروز خطاهای احتمالی از تابلو برق استفاده میشود.

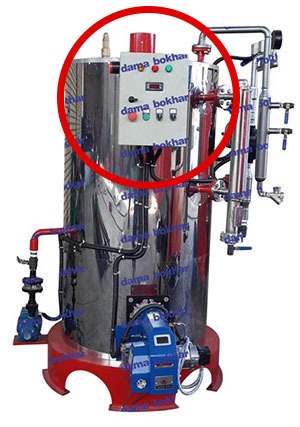

نحوه کار با تابلو برق
- برای راه اندازی دیگ بخار، تنها نیاز به وصل کردن سوئیچ Start می باشد. همچنین با زدن سوئیچ Stop تمامی قسمتهای دیگ غیر فعال و متوقف خواهند شد.
- برای کنترل دما و حفاظت از دیگ بخار، از یک ترموستات روی درب تابلو استفاده می شود که دمای اگزوز را نشان می دهد.
- برای کنترل دستی پمپ آب و مشعل نیز از دو سوئیچ جداگانه استفاده میشود .
- معمولا برای کاربری ساده تر و اطلاع از وضعیت پمپ آب و مشعل از دو چراغ سیگنال استفاده میشود.
بخش های اصلی تابلو برق
فریم تابلو(بدنه):
فریم تابلو برای محافظت از تجهیزات تابلو برق ساخته می شود و تمامی وسایل و تجهیزات در داخل آن قرار میگیرد. فریم می تواند به صورت ساده باشد، همچنین میتواند دارای IP های گوناگون برای حافظت از تجهیزات به کار رفته در تابلوبرق در برابر آب و گرد وخاک باشد.
جنس فریم از ورق فلزی می باشد.
فیوز :
هر تابلو برق متشکل از یک عدد فیوز است که جهت استفاده از مدار فرمان فاز تابلو نباید بیشتر از یک عدد باشد.
ترمینال :
تابلو برق دیگ بخار از ترمینال‌های بی شماری تشکیل شده که تعداد آن به 100 عدد نیز می‌رسد.
رله فرمان:
رله فرمان نقش فرمان دهی به تمامی بخش‌های تشکیل دهنده دیگ بخار را بر عهده دارد.
کنتور مدار قدرت:
وظیفه راه اندازی پمپ، موتور فن و مشعل را بر عهده دارد.
مراحل ساخت تابلو برق
۱- فلز و جوشکاری
همه قطعات ابتدا وارد بخش برش می‌شوند و به اندازه‌های مطلوب، مطابق نقشه برش می خورند.
سپس با توجه به فرم و وضعیت موردنیاز، هر قطعه به بخش‌های پانچ ، خم‌کاری و مته‌کاری برده می شود و در این بخش قطعات مختلف ورودی، با توجه به نیاز جوشکاری می‌شوند.
برای یکنواخت کردن سطح فلز و از بین بردن اثر خال‌جوش‌ها، در بخش‌های جوشکاری شده خارجی، فلز را به بخش فرزکاری برده و در این بخش سطوح جوشکاری خارجی را توسط سنگ فرز صاف می‌کنند که این مرحله پایان کار فلزکاری است.
۲- رنگ‌کاری
اجزا ساخته‌شده در فلزکاری، پس از پرداختکاری وارد بخش رنگ‌کاری شده و در این بخش از رنگ‌های ساده برای محیط باز و رنگ‌های چرمی برای محیط بسته استفاده میشود.
سپس قطعات نیمه‌خشک شده را به مدت ۲۰ دقیقه در درجه حرارت ۱۸۰ درجه سانتی‌گراد قرار می‌دهیم.
۳- مونتاژ بدنه
در بخش مونتاژ کلیه قطعات رنگ‌آمیزی شده با توجه به مکان‌هایی که برای آن‌ها مشخص‌شده به همدیگر متصل می‌شوند.
البته به دلیل عدم اطمینان پانچ زنی در مرحله فلزکاری و بخاطر ترانسی که در ساختمان قطعات وجود دارد، بعضی از سوراخ کاری در مرحله مونتاژبدنه انجام می شود.
۴- مونتاژ الکتریکی
بدنه و اسکلت مونتاژ شده ، وارد این بخش میشود و در این بخش کلیه اجزاء الکتریکی شامل، کلید، کنتاکتور، فیوز، رله پریز، فتوسل، لامپ و شینه ها روی اسکلت داخلی تابلو نصب میشود و این اسکلت داخلی، روی پایه‌های داخلی تابلو نصب میشود.
داخل تابلو باید توضیح داد که این شینه ها از که به صورت کلاف هستند دراین بخش با توجه به اندازه‌های موردنیاز بریده و خم و سوراخ میشود و روی آن قرار میگیرد سپس مدار توسط تکنسین برق تست شده و تابلو تکمیل‌شده به انبار مربوطه منتقل میشود.
نحوه عملکرد تابلو برق
هنگامی که بویلر روشن است، با تبدیل آب به بخار، آب دیگ رو به کاهش می‌رود.
کنترل کننده از طریق تابلو برق، دستورات لازم را به پمپ تغذیه میدهد و سبب روشن شدن پمپ میشود، در نتیجه آب داخل دیگ به حد مطلوبی می‌رسد.
با افزایش آب درون دیگ، با صدور فرمان از تابلو برق، پمپ آب خاموش می شود، این عملیات بصورت مکرر اجرا شده و در امنیت و اطمینان بالای دستگاه نقش زیادی دارد.
مزایای استفاده از تابلو برق
- ایمنی بالا
- وزن سبک
- تعمیر و نگهداری آسان
- کاربری راحت تر
- استفاده از تکنولوژی جدید جهانی
- و …
ویژگی های تابلو برق مناسب برای دیگ بخار
- کنترل بر تمام قسمت های دیگ بخار بصورت دستی و نیمه اتومات
- قابلیت نصب بر روی دیگ های مختلف مثل دوگانه سوز (گاز و گازوئیل) یا سه گانه سوز (گاز – گازوئیل و مازوت)
- قابلیت کنترل دما در دو وضعیت عادی و بحرانی
- قابلیت نمایش دمای اگزوز
- قابلیت نصب و راه اندازی و نگهداری آسان
- قابلیت کاربری بسیار ساده و گویا با اطمینان بالا
دسته بندی انواع تابلو
بر اساس نحوه قرارگیری
- تابلو برق ایستاده
- تابلو برق دیواری
بر اساس میزان ولتاژ
- ولتاژ پایین (ولتاژ های زیر 1000 ولت)
- ولتاژ بالا (ولتاژ های بین 1000 تا 36000 ولت)
بر اساس محل نصب
- داخلی(قرار گرفتن در محیط سرپوشیده و مسقف)
- خارجی(قرار گرفتن درفضای باز)
شکل ظاهری
- تابلو های پست
- تابلو های قفسه ای
- تابلو های کشویی
- تابلو های متال انکلوز (Metal Enclose)
- تابلو های دیواری
تابلو برق مستعمل
بدیهی است در صورتی که تابلو برق مطابق با استانداردهای بین المللی ساخته شود، حوادث به طور قابل ملاحظه ای کاهش می یابد.
استفاده از از تابلو برق های فرسوده و مستعمل در ابتدا ممکن است هزینه های شما را کاهش دهد، اما در صورت بروز حادثه، امکان دارد چندین برابر خسارت وارد کند.

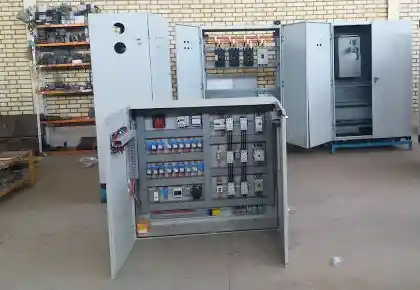

ایمنی تابلو برق
استفاده از تابلو برق استاندارد که اجزایی مانند فیوز به درستی کار کند و همچنین بازرسی دوره ای بسیار کارآمد می باشد.

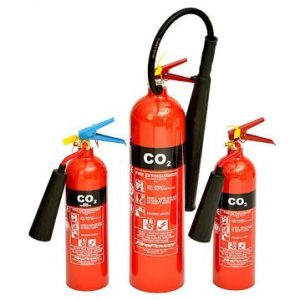

ولی برای ایمنی و اطمینان بیشتر یک کپسول CO برای روزهایی ناگوار و غیر قابل پیش بینی در کنار تابلو برق خود نصب کنید.
