انتخاب بهترین مشعل برای دیگ بخار

انتخاب بهترین مشعل برای دیگ بخار

انتخاب بهترین مشعل

در این مقاله می خوانیم:



مشعل دیگ بخار چيست؟

مشعل دیگ بخار وسيله اي است که با فراهم کردن شرايطي کنترل شده امکان تبديل انرژي سوخت را به انرژي گرمايي به صورت مداوم و ايمن فراهم مي کند.

انتخاب مشعل همیشه یکی از مسائل مهم در دیگ بخار ، دیگ آبگرم و دیگ روغن داغ بوده است.

میزان سوخت بر حسب لیتر در ساعت یا کیلو گرم در ساعت یا گالن در ساعت مشخص می شوند. با داشتن قدرت حرارتی دیگ و ارزش حرارتی سوخت مایع، می توان نوع مشعل و میزان مصرف سوخت را انتخاب کرد.

به دلیل اینکه حرارت سوخت از راه دودکش و تلفات دیگر به هدر می رود، در موقع محاسبه راندمان مشعل را با بیاد در نظر گرفت.

زیرا بیشتر گازوئیل مصرف شده را  می توان از تقسیم قدرت حرارتی دیگ در حاصل ضرب ارزش حرارتی هر کیلو گازوییل (حدود 10000 کیلو کالری) در راندمان مشعل که بین 0.6 تا 0.85 است را به دست آورد.

چون وزن مخصوص گازوییل 0.8 است بنابراین به ازای هر لیتر حدود 8000 کیلو کلری حرارت تولید خواهد شد که این مقدار 32000 BTU است.

اگر راندمان متوسط مشعل های را 0.78 انتخاب کنیم، به ازای هر لیتر گازوییل معادل BTU25000 حرارت تولید خواهد شد.

با پیدایش سوخت های مایع و محسناتی که نسبت به سوخت های جامد دارند، روز به روز در مشعل ها پیشرفت حاصل شده است و امروزه تقریبا در اکثر دیگ های حرارت مرکزی و صنایع، سوخت مایع مصرف می شود و در نتیجه وجود مشعل های ضروری است.

مشعل از لحاظ پودر کردن سوخت

1- فشاری

2- با فشار بخار یا فشار هوا

3- با فشار ضعیف هوا

در نوع فشاری، سوخت با فشار یک تلمبه به داخل دیگ پاشیده می شود و هوا نیز به طور طبیعی از اطراف نازل سوخت پاش وارد می شود.

در نوع دوم سوخت به وسیله فشار هوا یا بخار به داخل دیگ فرستاده می شود. در این مشعل جریان سوخت از منبع تا پستانک به علت وزن مایع است و گاهی با فشار پمپ ضعیف انجام می گیرد.

در این سیستم به علت فشار هوا و کمپرسور و یا فشار بخار، صدای نسبتا زیادی به وجود می آید که از عیوب مشعل می باشد.

بالاخره نوع سوم که بیشتر در دیگ های حرارت مرکزی به کار برده می شود و کامل ترین نوع مشعل است و در دو نوع مشعل با فشار کم و مشعل با فشار زیاد ساخته می شود.



چگونه مشعل انتخاب کنيم؟

هرچند که تمام قسمت هاي سيستم حرارت مرکزي براي گرمايش مطلوب ساختمان واجد ارزش و اهميت خاص خود مي باشند، ولي بي ترديد قلب سيستم حرارت مرکزي مشعل است و به عبارتی انتخاب مشعل به عنوان قلب تپنده دیگ اهمیت بسزایی دارد.

چرا که عمل احتراق و توليد آتش جهت گرم کردن يا بخار نمودن آب در ديگ توسط اين عضو مهم صورت مي گيرد.

به طور خلاصه مي توان گفت که مشعل ها از نظر سوخت مصرفي بر سه نوع گازي، گازوئيلي و مازوت سوز مشتمل مي باشند.

انتخاب اندازه ي مشعل پس از تعيين وزن سوختي که در ساعت مصرف مي کند با استفاده از کاتالوگ انجام مي گيرد.

فرمول زير که توسط آن وزن سوخت مصرفي مشعل برحسب کيلوگرم بر ساعت بدست مي آيد ارائه مي گردد:

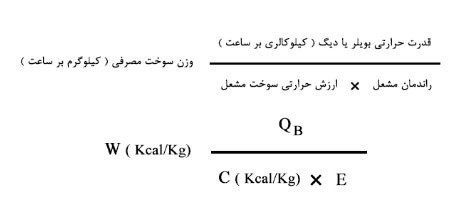

انتخاب بهترین مشعل-فرمول تعیین وزن سوخت مصرفي مشعل برحسب کيلوگرم بر ساعت
فرمول تعیین وزن سوخت مصرفي مشعل برحسب کيلوگرم بر ساعت

QUOTE که در آن : وزن سوخت مصرفي مشعل (kg/hr) : w

قدرت حرارتي ديگ (kcal/hr) : Qb

ارزش حرارتي يک کيلوگرم سوخت (kcal/kg) :10000

راندمان مشعل : E البته رقم دقيق ارزش حرارتي سوخت ها متفاوت است.

اين رقم براي گازوئيل (kcal/kg) 10750 ، گاز (kcal/kg) 10500 و مازوت حدود (kcal/kg) 10000 در نظر بگيريم.

راندمان مشعل ها (E) براي مارک هاي مختلف، متفاوت بوده بين ۶۰ تا ۸۵ درصد مي باشد که در انتها نمونه کاتالوگ هاي مشعل ارائه گرديده است.



نکات ضروری در انتخاب مشعل

  1. مشعل ديگ حرارتي براي درجه حرارت هاي بالاي ۶۰۰ درجه سانتيگراد مناسب نیستند و سرعت محصولات احتراق در دهانه مشعل ها به منظور يكنواختي حرارت و سرعت مطلوب بايد قابل تنظيم باشد.
  2. براي تامين شعله موازي شعله پوشش مشعل تخم مرغي يا لبه هاي آن به داخل جمع شده باشد و لوله سوخت رسان به نازل امكان تنظيم عقب و جلو جهت موازي كردن شعله را فراهم کند.
  3. در مشعل هاي گازوييلي زاويه نازل جهت جمع كردن شعله حتي الامكان ۳۰ درجه و از نوع S (شعله جمع) باشد و از استفاده نازل نوع ۶۰ درجه و H (شعله توخالي كه رينگ خارج را گرم مي كند) و مخصوص كوره هاي صنعتي است اجتناب شود.
  4. طول شعله موازي در داخل ديگ با رگلاژ شير يا پمپ طوري تنظيم شود كه حدودا بعد از ۴/۳ طول ديگ قطع شود.
  5. حداكثر ظرفيت انتخاب مشعل معادل ظرفيت حرارتي ديگ باشد و چنانچه ظرفيت بالاتري مورد نظر است به پره هاي ديگ اضافه شود.
  6. ميزان مخلوط هوا و سوخت طوري تنظيم شود كه هيچگونه بوي نامطبوعي از دريچه بازديد داخل ديگ بيرون نيايد و اگر امكان دارد با دستگاه هاي آناليز گازهاي خروجي محصولات احتراق كنترل گردند.

مدیریت مصرف انرژی در مشعل های دیگ بخار و دیگ آبگرم



جهت مشاوره و دریافت جزئیات بیشتر با کارشناسان صنایع دما بخار مشهد تماس حاصل فرمایید و یا فرم مربوطه را در صفحه تماس با دما بخار تکمیل نمایید.

05138472536 – 09388037440
