نکاتی که در زمان جانمایی دیگ آب گرم در موتورخانه باید رعایت شود

اهمیت جانمایی دیگ آبگرم در موتورخانه بصورت صحیح

جانمایی دیگ آبگرم در موتورخانه بصورت صحیح یکی از مواردی است که در زمان نصب دیگ آبگرم حتما باید رعایت شود. در غیر اینصورت ممکن است باعث بروز اختلالاتی در عملکرد آن شده یا در صورت لزوم انجام بازرسی و تعمیرات مشکلاتی برای اپراتور به همراه خواهد داشت.

دیگ آبگرم از اصلیترین تجهیزات بیشتر موتورخانه‌ها می‌باشد، به همین دلیل عملکرد مناسب سیستم حرارت مرکزی ساختمان با عملکرد بهینه آن، ارتباط زیادی دارد. در نتیجه رعایت کلیه استانداردها و ضوابط فنی در زمان تولید اهمیت فوق العاده ای پیدا می‌کند. همچنین بعد از تولید باید همه تست‌های فنی با دقت زیادی بر روی آن انجام شود.

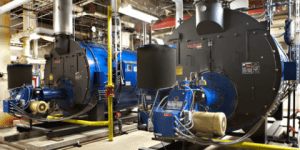

جانمایی دیگ آبگرم در موتورخانه

جانمایی دیگ آبگرم در موتورخانه

علاوه بر این موارد در هنگام نصب اولیه دستگاه نیز باید نکات فنی لازم رعایت شود تا در زمان بروز مشکلات احتمالی رفع نمودن آنها براحتی امکان‌پذیر باشد و دسترسی لازم به همه نقاط دیگ آب گرم وجود داشته باشد.

همچنین برای سوختن مناسب مشعل که باعث راندمان بالاتر دستگاه می گردد باید جانمایی دیگ آبگرم در موتورخانه باید به گونه ای انجام شود که اطراف دستگاه فضای کافی وجود داشته باشد.

با توجه به مطالب بیان شده متوجه اهمیت رعایت نکات ضروری در جانمایی دیگ آبگرم در موتورخانه می شویم.

در این مطلب نکات و مواردی که در هنگام نصب دستگاه و جانمایی دیگ بخار باید در نظر گرفته شود عنوان شده است . اکثر این موارد با اندکی تغییرات در نصب دیگر مخازن تحت فشار مانند دیگ بخار نیز لازم الاجرا است.

فضای مورد نیاز برای جانمایی دیگ آبگرم در موتورخانه

مطالب بیان شده در مبحث چهاردهم مقررات ملی ساختمان در مورد نصب و جانمایی دیگ آبگرم در موتورخانه و تجهیزات مربوطه

میزان فاصله اطراف دیگ آبگرم

فاصله امن مورد نیاز در بالای دیگ آبگرم

فضای مورد نیاز برای جانمایی دیگ آبگرم در موتورخانه

برای اینکه دیگ آبگرم راندمان خوبی در موتورخانه داشته باشد باید در اطراف آن برای سوخت مشعل هوای کافی در جریان باشد به همین دلیل برای دیگ آبگرم و تجهیزات وابسته باید فضای کافی در موتوخانه اختصاص داده شود.

اپراتور باید بتواند به تمام قسمتهای دستگاه اعم از لوله‌ها، دودکش، اکونومایزر، شیرفلکه‌ها وکلیه تجهیزات دسترسی لازم را داشته و کنترل سطح دیگ آبگرم براحتی برای وی ممکن باشد. در این صورت برای انجام تعمیرات یا زمانی که به تعویض قطعات از جمله لوله ها نیاز باشد انجام اینکار براحتی امکان داشته باشد.

ضوابط و استانداردهای مربوط به نصب دیگ آبگرم  و تجهیزات آن در مبحث چهاردهم مقررات ملی ساختمان بیان شده است.

اگر چند دیگ آبگرم در تاسیسات موتورخانه وجود دارد طراحی نقشه موتورخانه باید بر اساس طول و ارتفاع بزرگ‌ترین دیگ آبگرم صورت پذیرد. البته ارتفاع موتورخانه طبق قوانین موجود در مقررات ملی ساختمان (مبحث چهاردهم) تعیین می گردد.

مطالب بیان شده در مبحث چهاردهم مقررات ملی ساختمان در مورد نصب و جانمایی دیگ آبگرم در موتورخانه و تجهیزات مربوطه

  • در زمان نصب دیگ آبگرم باید دستورالعمل تولید کننده بطور کامل انجام شود.
  • بعد از نصب دستگاه توسط نصاب باید حتما عمل تنظیم و تست سیستم کنترل توسط وی انجام شود. نصب کننده دستگاه باید نسخه کامل نقشه دیاگرام کنترل دستگاه به همراه دستورالعمل استفاده از آن را به مشتری تحویل دهد.
  • محل نصب دستگاه باید فوندانسیون هموار داشته باشد و از استقامت بالایی برخوردار باشد تا بتواند درحال کار وزن دستگاه را تحمل نماید و از آنجایی که معمول وزن دستگاه بسیار زیاد است این وزن روی فوندانسیون توزیع می شود. همچنین بدلیل اینکه دستگاه بر روی فوندانسیون قرار می‌گیرد نباید جنس آن از مواد قابل اشتعال باشد.
  • تمام تجهیزاتی که بر روی فونداسیون قرار می شود باید از سه طرف مهار شده باشد.
  • دستگاه باید به طور اطمینان بخش و پایدار به اجزاء سازه ساختمان مهار شود.
  • برای جلوگیری از لرزش دستگاه در زیر پایه های دستگاه می توان لزره گیر مناسب نصب نمود.
  • محل نصب دستگاه و یا هر دهانه تخلیه دیگ آبگرم باید دارای کفشوی مناسب و مورد تایید باشد تا تخلیه آب دستگاه بدون مشکل انجام شود.

میزان فاصله اطراف دیگ آبگرم

  • پیرامون دستگاه باید فاصله کافی برای انجام عملیات بازرسی، سرویس، تعمیر، تعویض و مشاهده لوازم اندازه‌گیری در نظر گرفته شده باشد.
  • برای تردد بدون مشکل در اطراف دستگاه باید حداقل فاصله ۵۰ سانتی‌متر درنظر گرفته شود.

فاصله امن مورد نیاز در بالای دیگ آبگرم

  • چنانچه دریچه آدم رو دیگ آبگرم یکپارچه بر روی پوسته بالای آن وجود نداشته باشد و ظرفیتی بین مقادیر Kcal/h 1250000 ، Btu/h 5000000 داشته باشد حداقل فاصله قسمت بالای آن با سقف cm 60 است و نباید از این مقدار کمتر باشد.
  • چنانچه دریچه آدم رو دیگ آبگرم یکپارچه بر روی پوسته بالای آن قرار گرفته باشد ، و با ظرفیت مشابه مقادیر مندرج در بند ۱ ، نباید فاصله آن از سقف کمتر از cm90 باشد.
  • اگر ظرفیت دیگ آبگرم پرفشار بیشتر از یکی از مقادیر مندرج در بند ۱ باشد فاصله بالای آن از سقف نباید کمتراز cm 90 باشد.
  • فاصله بالای دیگ آبگرم ، با ظرفیتی بیشتراز یکی از مقادیر مندرج در بند ۱ از سقف نباید کمتراز cm 90 باشد.
  • محل نصب مخزن انبساط باید وضعیت پایداری داشته باشد و به کمک پایه، آویز و بست هایی مناسب، به اجزاء ساختمان متصل شود.
  • مخزن انبساط باز باید در محلی نصب شود که سطح آب داخل آن، در وضعیت کارکرد عادی سیستم حداقل cm 120 از بالاترین اجزاء سیستم گرمایی بالاتر باشد.
  • کنترل کننده های موجود در دیگ اب گرم، از قبیل دستگاه کنترل دمای حد بالا و کنترل سطح پایینی آب باید به صورتی نصب شوند که انجام تستهای کنترلی، سرویس  دستگاه و در مواقع ضروری تعویض این کنترل‌ها بتواند بدون تخلیه آب این سیستم، انجام شود. (اگر ساختمان محل نصب دستگاه یک ساختمان مسکونی کوچک و در حد ۶ واحد است رعایت این شرط  ضرورتی ندارد.)
  • نباید در حد فاصل دیگ آبگرم یا مخزن تحت فشار و شیراطمینان هیچ نوع شیر دیگری نصب شود.
  • بر روی لوله تخلیه قرار گرفته بعد از شیر اطمینان نباید هیچ نوع شیری نصب گردد.
