آنالیز قطعات اصلی
قبل از قطعات جانبی، دیگ بخار از قطعات اصلی تشکیل شده است:
1-بدنه
2-شبکه ها
3-کوره یا آتشخانه
4-لوله های آتشخوار یا لوله های دود
5-شاسی

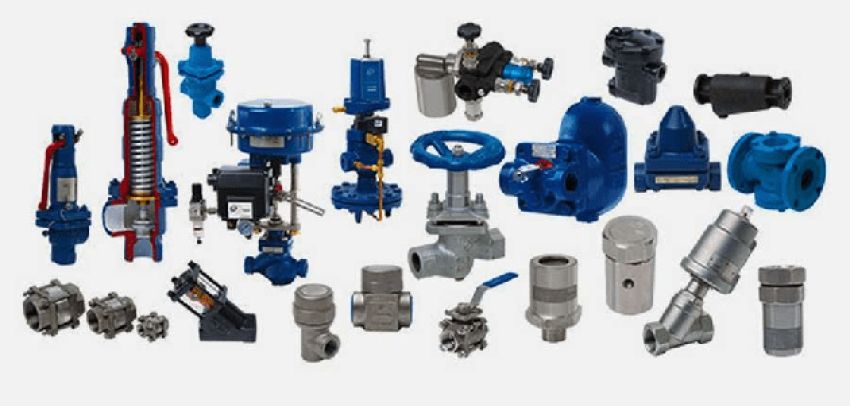

آنالیز قطعات فرعی و متعلقات جانبی
4- سوپاپ اطمینان
۵- الکتروپمپ
۶- شیر فلکه اصلی
۷- لول کنترل
۸- شیرهای آب نما
۹- شیر فلکه تخليه
۱۰-شیر هواگیری
۱۱- دربها
۱۲- مانومتر
۱۳- قلاب گیر
14- فلنچ دود کش
۱۵- محفظه دمنده ۱۶
– فتوسل (چشم الکتریکی)
۱۷- سکو و نردبان
۱۸- الكترود کنترل کننده سطح آب
۱۹- دریچه های منهول
۲۰- دریچه هندهول

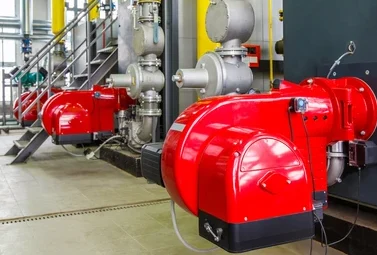

1- مشعل:
از قطعات جانبی دیگ بخار ، مشعل دیگ بخار است .یکی از اجزاء اصلی، ولی جدا از دیگ بخار می باشد، که پس از ساخت دیگ بخار بر روی آن نصب می گردد و شامل قطعات زیر می باشد.
پوسته مشعل: پوسته مشعل که در شکل زیر نشان داده شده در شکل های مختلف ساخته شده و هر شرکت برای خود مدلی را انتخاب می نماید.
ولی در اصل از نظر کارکرد، همه مشعل ها کار واحدی را انجام می دهند و آن عبارت است از (تبدیل سوخت به انرژی حرارتی)
۱-۱) الکتروموتور: جهت چرخش پروانه استفاده می شود.
۲-۱) فن یا پروانه: جهت هدایت هوا به داخل کوره مورد استفاده قرار می گیرد.
۳-۱) الکترود یا شمع جرقه: جهت ایجاد جرقه استفاده می شود.
١- ٤) تاوزل: برای پاشش سوخت بصورت پودر استفاده می شود.
۵-۱) وایر: هدایت برق فشار قوی را به عهده دارد.
۶-۱) ترانس فشار قوی یا ترانس جرقه.
۷-۱) دریچه هوا و بازوی دریچه
۸-۱) پمپ سوخت: که خود تشکیل شده از قطعات مختلف که در شکل بطور مجزا نشان داده شده است.
۹-۱) دریچه بازدید شعله.
۱۰-۱) رله ایر پرشر یا رله تخلیه گاز داخل محفظه دیگ بخار
برای اطلاعات بیشتر از قطعات جانبی دیگ بخار حتما بخوانید:
معرفی قطعات جانبی دیگ بخار|بخش دوم
4 دلیل بروز اختلال در سیستم دیگ بخار
تابلو برق
۲- تابلوی برق
تمام مدار فرمان از طریق تابلوی برق انجام می شود، که در داخل آن نسبت به طراحی، قطعات زیر وجود دارد:
۲-۱) پوسته تابلو: از ورق فلزی ساخته شده که به قاب فلزی تابلو معروف است.
۲-۲) کنتاکتورهای مدار قدرت: برای راه اندازی مشعل– الکتروپمپ و موتور فن (در بعضی از دیگ های بخار موتور فن از موتور مشعل جدا می باشد) مورد استفاده قرار می گیرد.
( برای شناسائی بیشتر کنتاکتورها به کتاب های برق صنعتی مراجعه شود).
۲-۳) رله مادر یا رله فرمان: به تمام سیستم دیگ بخار فرمان می دهد. رله ها بنا به نوع مصرف به عناوین مختلف نامگذاری می شوند, LFL۶۳۵,LAL1, LAL۲,۲۵ LAL C)-Stormik
٤-۲) کنتاکتورهای فرمان (کنتاکتورهای شیشه): کار کنتاکتورهای معمولی را انجام می دهند، معمولا دارای ۱۲ عدد کنتاکت می باشند که a,b برای فاز و نول، و بقیه کنتاکت ها که تعدادی باز و تعدادی بسته هستند.
که در نوع خود باز با عناوین مختلف ساخته شده و نسبت به کارکردشان متفاوت هستند.
مانند: OMRON , FINDER و غيره.
۲-۵) ترانس تبدیل: ترانس تبدیل در داخل تابلو برای کم کردن ولتاژ نصب گردیده که بعضی ۲۶ ولت هستند که ترانس برق ۲۲۰ ولت و با ۳۸۰ ولت را به ۲۶ ولت تبدیل و قابل استفاده می نمایند.
۲-۶) ترمینال ها: که برای سیم کشی استفاده می شوند. بطریقی که این ترمینال ها بنا به نوع مصرف تقسیم می شوند، که از سمت چپ مدار قدرت کابل اصلی وارد شده و به کنتاکتورها از طریق فیوزها ارتباط دارند و بعد از آن بترتیب نیاز بقیه مصرف کننده ها هستند.
مانند: ترمینال – پمپ – موتور مشعل و غیره. و بعد از آنها نیز ترمینال های مدار فرمان قرار دارند، در بعضی از تابلوها شاید بیش از ۱۰۰ عدد ترمینال وجود داشته باشد.
۲-۷) فيوزها: بنا به ظرفیت از ۶ آمپر به بالا نصب شده است.
قابل توجه اینکه هر تابلو فقط یک عدد فیوز فرمان دارد که نباید بیش از یک فاز برای مدار فرمان استفاده شود.
۲-۸) کانال های مدار سیم کشی: برای جمع کردن سیم های مورد مصرف، نصب شده است. برای اینکه تعداد سیم ها زیاد است بنابراین کلیه سیم ها را در داخل کانال ها قرار می دهند. که محسناتی دارد.
۱-۲-۸ ) از زیبایی خاصی برخوردار می باشد
۲-۲-۸ ) پیچیدگی در سیم ها ایجاد نمی شود
بیشتر بخوانید: قیمت و خرید دیگ آبگرم
٣- پرشر سوئیچ ها
برای کنترل فشار بخار داخل دیگ بخار، استفاده شده و در زمان نیاز دستگاه را قطع یا وصل می نماید.
این دستگاه همانطوری که از بیانش مشخص است با فشار داخلی دیگ بوسیله یک لوله نازک مرتبط است، و زمانی که فشار داخل دیگ از حالت تنظیم بالاتر رفت، برق سیستم، مشعل را قطع کرده و دیگ بخار از حالت بهره برداری (خاموش شدن مشعل) خارج می شود.
آن را روی دیگ بخار نصب کرده تا مقدار و میزان فشار را کنترل کند.
پرشر سوئیچ ها از نظر فشار، بین ۰ تا ۱۰ اتمسفر با ۰ تا ۲۰ اتمسفر ساخته می شوند، چون که دیگ های بخار فشار پائین، بین صفر تا ۱۰ بار و دیگ های فشار متوسط بين صفر الى ۲۰ بار کار می کنند، دارای کلید on-off بوده در صورتیکه پرشر سوئیچ کنترل دارای مقاومت رزیستانی می باشد که با بالا رفتن فشار بخار تغییراتی از نظر أهمی بوجود آمده و به مدار سوخت فرمان کم و زیاد شدن را صادر می نماید.
که این نوع پرشر را پرشرهای رزیستانس می نامند.
ساختمان این دستگاه شامل:
۳-۱) پوسته.
۳-۲ ) فنر.
۳-۳) شفت
-۳) کنتاکت های برق.
۳-۵) سیستم آکاردئونی.
۳-۶) پایه های شفت
۳-۷ ) لوله خروجی: به عبارت دیگر ورود فشار بخار به قسمت زیر دیافراگم، طریقه کار سیستم پرشر سوئیچ طوری است که زیر سیستم آکاردئونی محل اعمال فشار بوسیله بخار وصل شده که کنتاکت های برق که یکی ثابت و دیگری متحرک می باشد و روی پایه قرار گرفته است.
با وارد شدن فشار به زیر سیستم آکاردئونی، به نسبت فشار، آکاردئون باز شده و به فنر روی شفت فشار وارد کرده و باعث جدا شدن کنتاکت متحرک از کنتاکت باز شده و برق مشعل را قطع کرده و در نتیجه مشعل خاموش می گردد و تا زمانی که فشار داخل دیگ به حداقل مورد نیاز نرسیده باشد مشعل روشن نخواهد شد.
بطور مثال چنانچه مشعل در فشار at ۱۰ خاموش شود، در فشار at ۸ مجددا روشن خواهد شد. توجه داشته باشید، که در قسمت بالای پرشر کنترل، ۲ عدد پیچ وجود دارد، که یکی مربوط به کم و زیاد کردن فشار (برای تنظیم فشار مورد نظر) و دیگری که روی آن کلمه دیفرانسیل نوشته شده جهت کم و زیاد کردن حساسیت رله بکار می رود.
لازم به توضیح است که عقربه های نشاندهنده مقدار فشار، در قسمت جلو (درب شیشه مشخص می باشد که عقربه بزرگ توسط اعداد ۱-۲-۳- نشان داده شده و عقربه کوچک با دیفرانسیل توسط …..-A-B-C نشان داده می شود.
طريقه سرویس یا تعمیر پرشر سوئیچ:
درب شیشه ای را باز کرده و فنرهای موجود را آزمایش می نمایند.
چنانچه فنرها سالم باشند، قسمت دیافراگم (آکاردئونی) را بررسی کرده و اگر مشکل نداشته باشد، پس از تمیزکاری و روغن کاری، مجددا مورد بهره برداری قرار می گیرد.
آزمایش دقیق پرشر سوئیچ ها بوسیله کالیبره کردن انجام می شود چنانچه دستگاه کالیبره وجود نداشته باشد، می توان آنرا بوسیله یک عدد مانومتر دقیق انجام داد.
بطریقی که زمانی که فشار بخار در هر درجه قطع شود نشان دهنده میزان دقت عمل پرشر سوئیچ می باشد.
