کاربرد دیگ آب گرم در سیستم حرارت مرکزی:
اجزای اصلی سیستم حرارت مرکزی با آب گرم شامل دیگ آب گرم، پمپ ، مدار توزیع آب گرم و پخش کننده های حرارت هستند.
گرمای ایجاد شده بوسیله مشعل به آب داخل دیگ منتقل شده و آب گرم شده با کمک پمپ جریانی و سیستم لوله‌کشی در وسایل پخش کننده گرما مثل رادیاتور، فن کویل، یونیت هیتر و … جریان پیدا می‌کند.
با گذشتن آب گرم از داخل این وسایل ، انرژی حرارتی آن با مکانیزم های مختلف مثل تابش، جابجایی طبیعی یا اجباری به هوای محیط منتقل می شود و باعث گرم شدن آنجا می گردد.

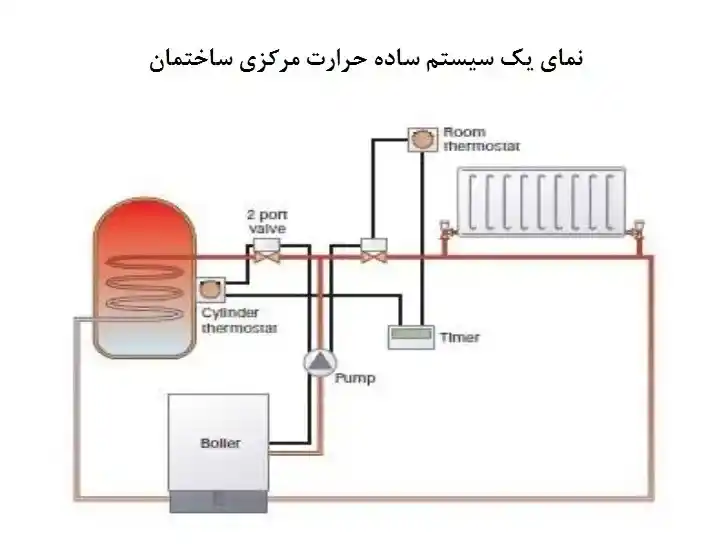

بدین وسیله آب سرد شده و مجدد به دیگ بر گردانده می شود .در شکل زیر نمای ساده یک سیستم حرارت مرکزی با آب گرم نشان داده شده است.
پمپ سیرکولاتور را تنها می توان در مسیر ارسال آب گرم استفاده نمود.
در صورت استفاده از آن در مسیر برگشت باعث می شود مدار هوا بگیرد و همچنین باید سیستم تاسیسات ارتفاع کمتری از پخش کننده های گرما داشته باشند.
در اصطلاح گفته می شود آب موجود در سیستم تاسیسات بر موتورخانه سوار است.
طبق تعریف مقررات ملی ساختمان میتوان بر اساس دمای آب سیستم های حرارت مرکزی ساختمان را به سه دسته تقسیم نمود.
دما پایین (LTW) : حداکثر دمای آب در این مدل 100 درجه سانتیگراد است و ماکزیمم فشار آب 2 بار می باشد.
طراحی ساده این نوع سیستم باعث شده بطور گسترده در گرمایش منازل مسکونی، ادارت و سازمانها مورد استفاده قرار بگیرد.
دما متوسط (MTW) : در این سیستم آب در محدوده دمای 120 تا 175 درجه سانتیگراد گرم می شود.
به این سیستم ها سیستم آب داغ نیز گفته می شود. فشار ماکزیمم کارکرد این سیستمها 10/3 بار می باشد.
برای توزیع آب گرم در مقیاس بزرگ مانند توزیع آب گرم منطقه ای از این سیستم استفاده می شود.
دما بالا (HTW) : دما در این سیستم به درجه حرارت 176 تا 230 درجه سانتی گراد می رسد.
حداکثر فشار کارکرد در این سیستم ها حدود 21 بار است . فشار سیستم باید بدقت کنترل شود تا از فشار اشباع کمتر نشود.
در غیر اینصورت آب گرم به بخار تبدیل شده و به دیگ و بقیه تاسیسات آسیب می رساند.
کاربرد این دسته در ساختمان های بزرگ، هتل ها، بیمارستان ها و کاربردهای صنعتی از جمله صنایع غذایی می باشد.
هر سیستم حرارت مرکزی از بخش های مختلفی تشکیل شده است در ادامه این قسمتها معرفی شده و توضیحات هریک بیان خواهد شد.
آب گرم در این قسمت تولید می شود. اجزای تشکیل دهنده این قسمت انواع مشعل و دیگ آب گرم می باشند.
آب درون دیگ در اثر گرمای ناشی از احتراق سوخت در مشعل گرم می شوند .
این سیستم آب گرم شده توسط دیگ آب گرم را به سمت دستگاه های پخش کننده گرما حرکت می دهد.
اجزای این سیستم شامل لوله کشی بین دستگاه های پخش کننده و تولیدکننده آب گرم و همچنین پمپ سیرکولاتور است.
اختلاف دمای آب در مسیر رفت و برگشت نیز تا حدودی باعث جریان یافتن آب می شود.
برای افزایش سرعت چرخش آب از پمپ استفاده می شود. به وسیله این سیستم آب همیشه بین دستگاه های مولد آب گرم و پخش کننده گرما در گردش هستند
بوسیله این دستگاه حرارت آب گرم به فضای اطراف منتقل می شوند . این دستگاه می تواند یونیت هیتر، رادیاتور، فن کویل کنوکتور یا .. باشند.
برای انجام تنظیمات مربوط به فشار ، درجه حرارت و … از دستگاه های کنترل کننده استفاده می شود.
که بعضی از آنها برای نشان دادن شرایط کارکرد (نشان دهنده ها) و برخی به منظور کنترل سیستم (کنترل کننده ها) مورد استفاده قرار میگیرند.
استفاده از کنترل ها برای نگهداری صحیح سیستم الزامی است ترموستات، شیر اطمینان ، شیر دو راهه یا سه راهه و شیر هواگیر از جمله دستگاه های کنترل کننده هستند.
ترمومتر، مانومتر دیگ و آب نمای مخزن گازوئیل و آب نمای مخزن انبساط از جمله نشان دهنده ها هستند.
هر سیستم حرارت مرکزی از مخازن برای مصارف خاصی استفاده می کند.
مخزن سوخت سالانه، مخزن سوخت روزانه، مخازن انبساط باز و بسته و مخزن آب گرم مصرفی از جمله این مخازن هستند.
