پمپ سیرکولاتور مناسب در سیستم آب گرم

توزیع آب گرم امروزه در موتورخانه ها از دیگ آب گرم برای گرم کردن آب استفاده نموده و سپس انرژیِ گرمایی موجود در آب توسط آب گرم به پخش کننده های حرارت در محل مورد نظر می رسد. انتقال آب از دیگ آب گرم به پخش کننده حرارت به کمک پمپ سیرکولاتور یا پمپ برگشت انجام می شود.در حقیقت آب گرم درون یک سیستم بسته چرخش پیدا می‌کند غیر از منبع انبساط باز، هوا در هیچ نقطه ای با آب تماس ندارد. اجزاء اصلی این سیستم بسته دیگ آب گرم، پمپ، مدار توزیع و پخش‌کننده‌های حرارت هستند. در ادامه با پمپ سیرکولاسیون به عنوان یکی از اجزای کلیدی سیستم آب گرم آشنا خواهیم شد.

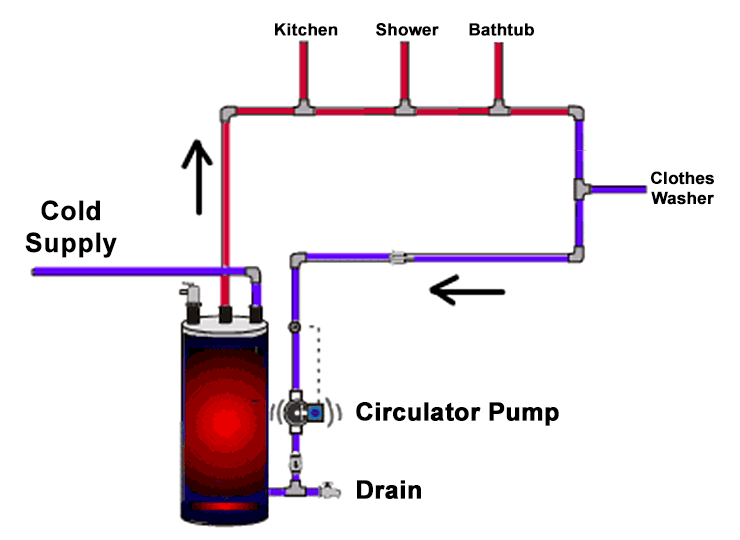

پمپ سیرکولاتور در سیستم دیگ آب گرم

پمپ سیرکولاتور

برای اینکه آب گرم درون سیستم مبتنی بر دیگ آب گرم به چرخش در آید و به مصرف‌کننده‌ها یا پخش‌کننده‌های گرما برسد از پمپ سیرکولاتور که معمولا از نوع سانتریفوژ  می باشد استفاده می شود. بدین وسیله بار حرارتی آب گرم مورد استفاده قرار می گیرد.

طراحی پمپ گردشی به گونه ای است که فشار سیستم بالا نمی رود . در حقیقت در این نوع طراحی اختلاف فشار دو سر برابر با افت فشار دینامیکی ایجاد شده در مدار است.

پمپ های سیرکولاتور با توجه به نحوه قرارگیری شان در مسیر به دو دسته تقسیم می شوند.

  • پمپ خطی سیرکولاتور : نصب پمپ سیرکولاتور بر روی مدار . به این روش پمپ خطی گفته می شود که می توانند تک قلو و یا دوقلو ، تک دور و یا چند دور باشد.
  • پمپ زمینی سیرکولاتور : در حالتی که ظرفیت بالاست، پمپ سیرکولاتور سنگین هستند و ممکن است مدار نتواند این سنگینی را تحمل نماید. لذا در این حالت آن را بر روی زمین قرار داده و از ضربه گیرهای مخصوص برای کم کردن ارتعاشات استفاده می نمایند.

روابط حاکم در انتخاب پمپ های سیرکولاتور

بدلیل اینکه در یک سیستم گردشی لوله در سایزهای مختلف، و انواع شیرهای دو راهه و سه راهه و مدارهای سری و موازی که می توانند کوچک یا بزرگ باشند قرار گرفته اند نمیتوان براحتی عملکرد پمپ را محاسبه نمود برای محاسبه توان طولی ارسال پمپ سیرکولاتور (هد پمپ) باید دورترین وسیله ای که قرار است از حرارت سیستم استفاده نماید و آب به آن برسد را در نظر بگیریم . سپس بر اساس انرژی مورد نیاز ساختمان به محاسبات مربوط به انتخاب پمپ بپردازیم

محاسبه هد پمپ سیرکولاتور

با توجه به بسته بودن مدارهای سیستم های سرمایشی و گرمایشی، پمپ سیرکولاتور فشار سیستم را بالا نمی برد ولی افت فشارهای طولی و محلی که بدلیل مشکلات سیستم لوله کشی، شیرآلات، دیگ ، رادیاتور، فن کوئل، هواساز و … را جبران می کند بنابراین هد مورد نیاز برابر هد معادل مجموع افت فشارهای طولی و محلی می باشد. آب باید بوسیله پمپ به دورترین دستگاه پخش کننده حرارت برسد به همین دلیل لازم است ابتدا طولانی ترین مسیر را پیدا نموده و بعد از محاسبه افت فشارهای طولی و عرضی هد لازم را بدست می آوریم.
