در مقاله تعمیر و نگه داری تله های بخار می خوانیم:
برای صرفه جویی در مصرف انرژی در دیگ بخار راه های متعددی وجود دارد. اما شاید ساده ترین و موثرترین روش، تعمیر و نگه داری تله های بخار بصورت درست و اصولی و در زمان مناسب می باشد.
تله بخار یکی از تجهیزات کاربردی با عملکرد بسیار ساده است که اگر به درستی کار نکند در فرآیندهای مربوط به بخار مشکلات جدی بوجود می آورد و یا باعث اتلاف بخار در حد بالا و ضرر زیادی می شود.
برای بازرسی تله های بخار موجود در سیستم دیگ بخار و بررسی صحت عملکرد آنها باید بصورت دوره و مرتب مورد بازرسی قرار گیرند و کارکرد صحیح آنها بررسی شود.
این کار موجب بهینه سازی مصرف انرژی در حد بالایی خواهد شد. به همین جهت باید یک برنامه ریزی کلی و یکپارچه برای تعمیر و نگه داری تله های بخار صورت پذیرد.
برای تهیه این برنامه ریزی باید تله های بخار را بخوبی بشناسیم، دلایل خرابی و راه های بازرسی و تعمیر آنها را بخوبی بدانیم.
در صورتی که این برنامه بصورت دقیق و منظم و در زمان مناسب انجام شود باعث بهره برداری مناسب از دیگ بخار و در نتیجه بهینه سازی مصرف انرژی در بویلر بخار خواهد شد.
مطلب پیشنهادی: روش های اندازه گیری و برآورد مصرف بخار
اگر بعد از راه اندازی تله بخار بخوبی کار نکند احتمال خرابی آن زیاد است در صورتی که تله بخار خراب باشد نمی تواند عملکرد صحیح داشته باشد . در ادامه موارد خرابی تله بخار را بیان می کنیم:
در این حالت مقدار قابل توجهی بخار داخل سیستم کندانس می شود و همین موجب ایجاد مشکلات متعددی برای دیگ بخار خواهد شد.
دلایل اینکه یک تله بخار بخوبی کار نکند بسیار متنوع بوده و در مواردی به نوع تله بخار بستگی دارد برخی از این دلایل در نتیجه خرابی تله بخار بوجود می آید و برخی دیگر بدلیل مشکلاتی که در حین نصب آن بوجود آمده است و بصورت اجمالی عبارتند از:
در تله های نوع سطلی معکوس در صورتی که آب داخل تله وجود نداشته باشد موجب می شود تله کاملا باز شود ، این مشکل در تله های ترمودینامیک سطلی باعث نوسان دیسک تله بصورت پی در پی می شود.
این عوامل به دلیل کهنگی تله بخار و عمر زیاد آنها یا در اثر انجام نشدن تصفیه آب بصورت کامل و در نهایت بدلیل عدم نصب صحیح و یا انتخاب غلط تله بخار صورت می پذیرد.
چطور می توان عملکرد تله بخار را بررسی کرد
بررسی عملکرد دیگ بخار را می توان به روشهای زیر انجام داد:
اگر تله بخار نشتی داشته باشد یا باز باشد میزان کندانس داخل محفظه کاهش می یابد و بخار به سنسور برخورد می کند. در نتیجه سیگنال الکتریکی از دستگاه اندازه گیری قطع می شود. این امر خرابی تله را نمایش می دهد.
این روش برای هر نوع تله که هر سازنده ای ساخته باشد عمل خواهد کرد. در برخی مدل های جدیدتر از یک سنسور برای اینکه دما بصورت مداوم سنجیده شود استفاده می شود که باعث می شود خرابی تله بخار را در صورتی که بسته باشد نمایش دهد.
مطلب پیشنهادی::
گالری فیلم محصولات دیگ بخار و آبگرم وروغن داغ
برای توضیحات بیشتر درباره تله های بخار تا پایان مقاله همراه ما باشید:
همانطور که ابزارهای استفاده از بخار افزایش یافت دریچه هایی که حذف میعانات را به صورت خودکار انجام می دادند توسعه پیداکرد و این مقدمه ای برای پیدایش انواع تله بخار بود.
انسان پس از انقلاب صنعتی در قرن هجدهم شروع به استفاده از بخار در صنعت کرد.
در ابتدا بخار به عنوان یک منبع نیرو محرکه برای پمپ ها، لوکوموتیو و غیره استفاده شد. پس از مدتی استفاده از بخار به عنوان یک نیرو محرکه کاهش یافت و به جای آن بخار به عنوان یک منبع حرارتی به طور گسترده مورد استفاده قرار گرفت.
همانطور که می دانید، ویژگی بخار آن است که هنگامی که در معرض گرما قرار می گیرد چگالی اش افزایش می یابد.
میعانات گازی از طریق دریچه ای که بصورت متناوب باز وبسته می شد و یا از طریق دریچه کوچکی که همیشه باز است، تخلیه می شود.
حذف میعانات گازی با سوپاپ آن هم به صورت تنظیم دستی، نه تنها بسیار دردسرساز است، بلکه باعث نشت بخار هم میشود.
اولین تله بخار، نوع سطلی بود که در نیمه اول سال 1800 توسعه یافت. در همان سال های اولیه، انواع تله ها توسعه یافت. تله فلزی دردهه 1860، ایمپالسیو در سال 1930 و درنهایت در سال 1940 نوع سطلی آن به بازار آمد.
آخرین فن آوری تله، Free Float® است که برای اولین بار در سال 1966 به کار گرفته شد.

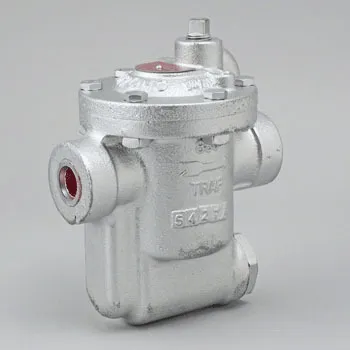

نوعی شیر خودکار است که میعانات گازی (به عنوان مثال بخار مایع) و گازهای غیر متراکم مانند هوا را بدون گریز بخار فیلتر می کند. در صنعت، بخار، به طور منظم برای گرم کردن یا به عنوان یک نیروی محرکه برای قدرت مکانیکی استفاده می شود.
آنها در چنین کاربردهای مورد استفاده قرار می گیرند تا اطمینان حاصل شود که بخار هدر نمی رود.
یک دریچه self-contained است که به طور خودکار مایع درون محفظه بخار را تخلیه می کند. تا زمانی که بخار زنده، باقی بماند. (وظیفه آن جلوگیری از خروج بخار زنده است) و یا در صورت لزوم اجازه می دهد تا بخار به سرعت کنترل شده یا معادل برسد.
انواع مختلف مکانیزم های تله بخار (اصول عملیات) به طور خودکار برای تخلیه مایع و گازهای غیر قابل انباشت ساخته شده است. مکانیسم های به طور گسترده ای استفاده می شود که تفاوت آنها در دما، گرادیان خاص و فشار متکی است. هر یک از آنها دارای مزایا و کاربرد های خاص خود است.
مطلب پیشنهادی:
چه عواملی باعث انفجار بویلر گازی می شوند

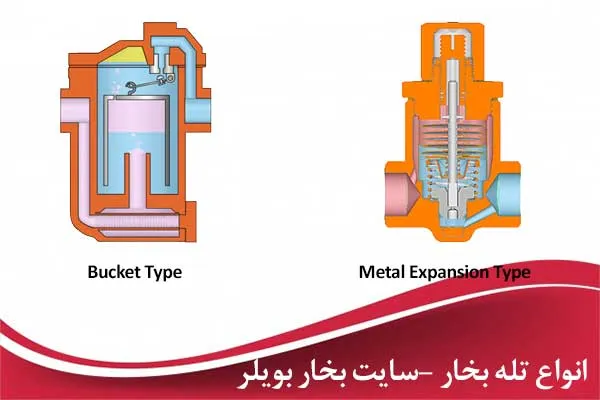

در این مدل با استفاده از یک شناور موجود در سطل استوانه ای دریچه برای خروج و تخلیه بخار، متناوب باز و بسته می شود.
بر خلاف تله نشان داده شده در تصویر، در تله بخار های اولیه، قسمت بالایی سطل باز بود.
درگذشته ابتدا یک میله عمودی فلزی بود که با افزایش دما دریچه به بالای میله حرکت میکرد و بسته می شد. این نوع تله این روزها زیاد استفاده نمی شود و به جای آن از نوع bimental مورد استفاده قرار می گیرد.
مطلب پیشنهادی: لوله کشی و پایپینگ موتورخانه|نرم افزار پایپینگ Piping Systems sofeware

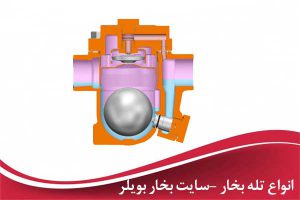

میعانات پیوسته تخلیه میشوند در حالی که اندازه باز بودن دریچه همواره با نیروی شناور کنترل می شود. شناورهای اصلی به یک اهرم متصل میشدند، اما شناورهای مدرن امروز کروی و شناور هستند و به صورت دریچه عمل می کنند.
در این مدل از تله بخار از یک پیچ برای تنظیم مقدار بخاری که از طریق فلنج روی سوپاپ پیستون و مرکز این سوپاپ خارج می شود، استفاده می شود. حرک بالا و پایین سوپاپ پیستون باعث باز و بسته شدن دریچه و در نتیجه تخلیه میعانات گازی می شود.
نوسانات فشار در محفظه بالای دریچه دیسک نتیجه باز و بسته شدن دریچه دیسک است.
بخار زمانی شکل می گیرد که آب به گاز تبدیل می شود. به منظور فرآیند تبخیر، باید به مولکول های آب به اندازه کافی انرژی داده شود تا پیوندهای بین مولکول ها (پیوندهای هیدروژنی و غیره) شکسته شوند. این انرژی داده شده برای تبدیل مایع به گاز را “گرمای نهانی” می گویند.
فرایندهای گرم بر پایه بخار از گرمای نهان استفاده می کنند و آن را به یک محصول معین انتقال می دهند. هنگامی که کار انجام می شود (به عنوان مثال بخار حرارت خود را از دست داده است)، بخار متراکم و تبدیل به میعان (چگالیده) می شود.
به عبارت دیگر، میعانات نمی تواند کار بخار را انجام دهد. اگر میعانات با سرعت ممکن حذف نشوند چه در لوله انتقال بخار یا در مبدل حرارتی راندمان سیستم گرمایشی با سختی روبرو میشود.
برای جزئیات بیشتر در مورد مکانیزم گرم بخار، مقاله زیر را در مورد انتقال حرارت بخار بخوانید.
گاهی اوقات اعتقاد براین است که می توان به جای تله بخار با سوپاپ تنظیم کننده میزان چگالی را تنظیم کرد که به سادگی با قرار دادن یک سوپاپ به صورت دستی میزان بخار تولید شده تنظیم می شود.
این کار از لحاظ نظری، امکان پذیر است. با این حال، شرایط لازم برای دستیابی به این موضوع بسیار محدود است که در عمل راه حل عملی و واقع بینانه ای نیست.
بزرگترین مشکل این روش این است که وجود مجموعه سوپاپ های باز برای تخلیه یک مقدار ثابت مایع بدین معناست که نوسانات بار میعان جبران شدنی نیست. در واقع، مقدار مایع تولید شده در یک سیستم موردنظر ثابت نیست.
مطلب پیشنهادی: روش های اندازه گیری و برآورد مصرف بخار
در مورد تجهیزات، بار مایع در ابتدای راه اندازی و در طول عملیات عادی، متفاوت است. نوسانات بار محصول نیز منجر به اختلاف در میزان تولید میعانات می شود. به طور مشابه، در صورت انتقال لوله بخار، بار میعان ممکن است بسته به درجه حرارت هوا در هوای آزاد یا در نتیجه باران یا برف شدید متفاوت باشد.
اگر دستگاه قادر به پاسخگویی به نوسانات بار گرادیان نباشد، میعانات گازی که باید در محفظه تخلیه شوند، به جای آن در داخل تجهیزات/ لوله قرار می گیرند و راندمان سیستم گرمایشی با سختی مواجه می شود. از سوی دیگر، وقتی بار میعان کاهش می یابد، نشت بخار اتفاق می افتد و بخار هدر می رود.
