آشنایی با تجهیزات دیگ آب گرم فولادی

آشنایی با تجهیزات دیگ آب گرم فولادی

آشنایی با تجهیزات دیگ آب گرم فولادی:





تامین آب گرم بهداشتی، به میزان کافی و با دمای مناسب یکی از نیازهای اساسی و ضروری مراکز صنعتی،کارخانه ها، و ساختمان های مسکونی است.

برای حل این مسئله تجهیزات مختلفی ساخته شده است که آب گرم را به میزان کافی و در دمای مناسب تهیه کند. مهم ترین تجهیزات تولید آبگرم در تاسیسات یک مجتمع بویلر آب گرم، منبع دو جداره و مخزن کوئل دار است.

در ادامه به بررسی اجمالی هر کدام می پردازیم:

دیگ آب گرم فولادی

دیگ آب گرم به گونه ای طراحی شده که انرژی گرمایی ناشی از احتراق مشعل به آب درون دیگ انتقال داده می شود. آب گرم تولید شده توسط پمپ درون سیستم به چرخش در می آید. با توجه به اینکه آب توانایی ذخیره انرژی حرارتی حاصل از کارکرد دیگ آبگرم را دارد.

در نتیجه می‌تواند با انتقال آن به مکان هدف گرما را انتقال دهد. در انتها آب با دمای پایین مجدد به دیگ برگشت داده می شود.

برای مطالعه بیشتر در زمینه دیگ آب گرم به لینک های زیر مراجعه فرمایید.

کاربرد دیگ آب گرم در سیستم حرارت مرکزی

اهمیت فرایند بازرسی حین ساخت دیگ بخار و دیگ آبگرم

نکته ی حائز اهمیت در نگهداری دیگ آب گرم فولادی در سیستم های گرمایشی که آب پس از چرخش دوباره به دیگ باز می گردد، آب سرد ممکن است به دیگ آسیب برساند و همچنین راندمان را کاهش دهد.

ما در این مقاله سعی داریم شما را با مخزن کوئلی و منبع دوجداره به عنوان تجهیزات جانبی بویلر معرفی کنیم که باعث افزایش راندمان سیستم گرمایشی و همچنین عمر دیگ آب گرم فولادی می شود.

مخزن کوئلی چیست؟

منبع‌کویلی به نوعی، آبگرمکن غیرمستقیم است که برای گرم کردن و نگهداری آب استفاده می شود.

لوله های مسی درون منبع نصب می شوند و آب درون منبع در تماس با لوله های مسی قرار می گیرد و به صورت غیرمستقیم گرم می شود.

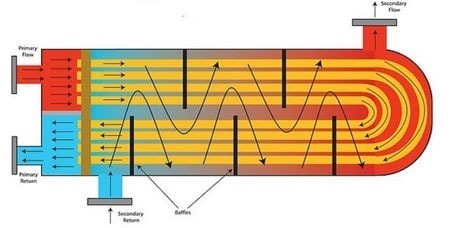

در واقع یک مبدل پوسته و لوله می‌باشد. در داخل لوله ها بخار یا آب داغ تهیه شده در بویلر فولادی جریان می‌یابد و آب محیط بر لوله ها را گرم می‌کند.

راندمان حرارتی منابع دو جداره حدودا ۹۵ درصد است. منبع کویل‌دار، دارای پارامترهای ابعادی از قبیل حجم مخزن و سطح حرارتی کویل است.

کویل‌های مسی که در منبع کویل دار قرار می‌گیرند، با سفارش مشتری می‌تواند در ضخامت‌های مختلفی ساخته شود. به دلیل خراب شدن کویل‌های مسی، و سالم ماندن مخزن به مدت طولانی، منبع کویل دار آب گرم کمتر نیاز به تعویض و تعمیر دارد.این منابع بیشتر به اسیدشویی و تعمیر و یا تعویض کویل آن نیاز دارد.

منبع‌کویل دار یک مبدل حرارتی (آبگرمکن غیر مستقیم) است که برای گرم کردن و نگهداری آب استفاده می شود. لوله های مسی درون منبع نصب می شوند و آب درون منبع در تماس با لوله های مسی قرار می گیرد و به صورت غیرمستقیم گرم می شود.



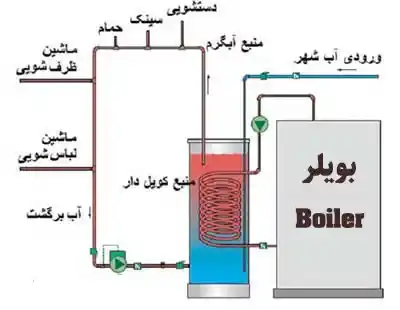

تجهیزات دیگ آب گرم فولادی
سیستم دیگ آبگرم فولادی



محاسبه حجم مخزن کوئلی

حجم مخزن کویلی معمولاً بر حسب میزان تقاضای محل اعم از منازل مسکونی، کارخانجات، استخرها و … محاسبه می‌شود.

ضریب ذخیره

منابع ذخیره آب در زمان استفاده، ممکن است در پیک بار، به شدت آب کم کنند و آب سرد جبرانی، وارد آنها شود که  باعث سرد شدن کل منبع می شود. حرارت دیگ، توان تامین گرمای مورد نیاز برای متعادل کردن حرارت را نخواهد داشت.

به همین دلیل از ضریب ذخیره آستفاده می شود، تا از یکنواختی درجه حرارت در زمان پیک مصرف اطمینان حاصل شود. این ضریب برای کاربری های مختلف، متفاوت است . با توجه به نوع کاربری آن محاسبه می شود.

برای محاسبه منبع کویلی مشابه  مبدل حرارتی، درجه حرارت آب مصرفی، درجه حرارت بویلر و دبی در گذر هر کدام مورد نیاز است.

جنس منبع کوئلی

منبع کویلی عموما از ورق گالوانیزه می باشد.
در صورت استفاده از ورق سیاه (فشارهای بالاتر) داخل منابع را با پوشش اپوکسی می­ پوشانند.
محاسبه ضخامت ورق فولادی که در منبع کویلی استفاده می شود بر حسب

  • فشار کاری دستگاه
  • دمای کاری
  • ضریب خوردگیآب بر اساس استاندارد مخازن تحت فشار می باشد .

این مخازن کویلی در دو نوع عمودی و افقی می باشد و بر حسب محل نصب آنها از مدل عمودی یا افقی استفاده می شود.

ویژگی منبع کوئلی مناسب

برتری منابع کویلی نسبت به دیگر دستگاه های تولید کننده آب گرم بهداشتی نظیر منابع دو جداره، این است که

  • فقط از یک بدنه استفاده شده است.
    پس از بروز اشکالاتی مانندترکیدگی و یا رسوب گرفتگی کاملا قابل تعمیر می‌باشند.
  • بخاطر وجود منبع اصلی انتقال حرارت (کویل) در داخل منبع، افت حرارتی آن بسیار کم می‌باشد.

درجه حرارت مناسب آب منبع کویلی

درجه حرارت آب گرم مصرفی معمولا در ۵۰-۶۰ درجه سانتیگراد به مصرف کننده می رسد.

این آب نباید در دمایی کمتر از ۵۰ درجه سانتیگراد ذخیره شود.

علت این امر رشد نوعی باکتری به نام  لژیونلا  می باشد.

این باکتری در دمای ۲۵ تا ۵۰ درجه تکثیر می گردد.

دمای مناسب منابع کویلی،  باید بالای 50 درجه سانتی گراد باشد.

البته در مواردی که برای بالا بودن دمای آب مصرفی محدودیت دمایی وجود داشته باشد، پیشنهاد می شود با مخلوط آب سرد و گرم این مهم را انجام داده تا موجب رشد باکتری نام برده نگردد.

اجزای منابع کویلی چیست؟

بدنه مخزن کوئل دار

بدنه این منابع از ورق گالوانیزه با ضخامت های معین ساخته می شود. ضخامت ورق ها بر اساس فشار سیستم، ظرفیت و دمای آب منبع انتخاب می شود .

کویل

برای انتقال حرارت در سیستم از کویل های مسی به دلیل ضریب انتقال گرما بالا استفاده می شود.

لوله های ارتباطی

شامل لوله های آب سرد و گرم بهداشتی و لوله های گرمایش (کویل) است.

دریچه بازدید

دریچه ای در بدنه منبع و هم تراز با قسمت کویل دار منبع وجود دارد.
از این دریچه برای بازبینی داخل منبع، بازدید از کویل و انجام تعمیرات استفاده می شود.

بوشن ها

قطعه پیچ دار است که در دو حالت پلاستیکی و فلزی ساخته می شود. وظیفه بوشن ها اتصال دو لوله ارتباطی به یکدیگر است.
انواع مختلف سنسورها را می توان به وسیله بوشن به منابع کویل دار متصل کرد.

  • سنسور دما
  • شیر تخلیه
  • گیج فشار
  • شیر اطمینان و …

نکات نصب منبع کوئلی چیست؟

ظرفیت این منابع با توجه به فضای موجود در موتورخانه و میزان آب گرم مورد نیاز در طول شبانه روز انتخاب می شود.

یک لوله آب گرم برگشتی باید در سیستم در نظر گرفته شود تا آب گرم در هر لحظه در اختیار مصرف کننده ها باشد.

در لوله ورودی این منابع حتما شیر یک طرفه نصب می شود، این کار از برگشت آب گرم و وارد شدن فشار به لوله آب شهری جلوگیری می کند.

لوله آب گرم در راس بالای منبع و لوله آب سرد در قسمت پایین منبع نصب شود.



نکات نصب منبع کوئلی- منبع کوئل دار
منبع کوئل دار



منبع دوجداره چیست؟

اصول کارکرد منبع کویلی و منبع دو جداره بر انتقال حرارت از طریق جابجایی است با این تفاوت که در منبع دوجداره، کویل وجود ندارد و از دو استوانه گالوانیزه تو در تو تشکیل شده است.

نحوه کارکرد منبع دوجداره به این صورت است که آب گرم پمپاژ شده از بویلر وارد جداره بین دو استوانه شده و آب شهری وارد منبع می گردد،
حرارت بین دوجداره انتقال پیدا می کند و آب گرم بهداشتی تولید می شود.

به بیان دیگر می توان گفت:

منبع دو جداره از دو منبع استوانه ای تشکیل شده است به گونه ای که استوانه کوچکتر در داخل استوانه بزرگتر قرار گرفته است.

مکانیسم عمل منبع دو جداره به این ترتیب می باشد که آب سرد وارد منبع داخلی شده و آب گرم از دیگ وارد فضای بین دو جدار منبع می شود و از این طریق باعث گرم شدن آب داخل منبع می شود.

ورقی که در ساخت جدار خارجی مورد استفاده قرار می گیرد معمولا ضخیم تر از ورقی است که در ساخت جدار داخلی استفاده می شود.

ضخامت ورق های مورد استفاده در ساخت منابع دو جداره بر اساس ظرفیت منبع تعیین می شود. بدیهی است که هر چه منبع دارای ظرفیت بزرگتری باشد نیاز است از ورق های ضخیمتری در ساخت آن استفاده شود.

ظرفیت منابع آب گرم متناسب با تعداد واحد های ساختمان محاسبه می شود. به طور معمول به ازای هر واحد مسکونی، 100 لیتر ذخیره آب گرم در نظر گرفته می شود.

چنانچه هر واحد مسکونی دارای بیش از یک سرویس حمام باشد و یا حمام ها دارای وان باشند، ذخیره آبگرم بهداشتی برای هر واحد تا 150 لیتر نیز در نظر گرفته می شود.

معایب منبع دوجداره

می توان گفت که مشکل و ایراد اصلی استفاده از این نوع منابع آب گرم ، این است که در صورت بروز یک سوراخ یا نشتی کوچک در بین دو جداره داخلی و خارجی، معمولاَ امکان تعمیر آن وجود نداشته و تعمیر اصولی آن، سخت و دشوار است.

در صورت سوراخ شدن جدار داخلی منبع، آب به سیستم گرمایشی ساختمان، نفوذ کرده و در نتیجه آب از منبع انبساط باز در پشت بام ساختمان سر ریز می شود.
