فیلم طرز کار شیر یک طرفه(شیر خودکار)
شیر یک طرفه (Check Valve) نقش بسیار مهمی در سیستم های دیگ بخار ایفا می کند زیرا وظیفه کنترل جریان و جلوگیری از برگشت سیال را دارد. شیر یکطرفه یا شیر خودکار، اجازه می‌دهد جریان سیال (مانند آب، گاز یا روغن) فقط در یک مسیر جریان پیدا کند و مانع برگشت جریان مخالف به این سمت می شود. این شیرها معمولاً به صورت خودکار عمل می‌کنند و نیازی به کنترل دستی یا مکانیکی ندارند.
در اصل یک وسیله ایمنی ضروری است که باعث ضمانت کارایی و قابلیت یک طرفه سیستم می شود. در این مقاله به ساختار، اصل عملیاتی، طبقه بندی و نصب شیرهای یک طرفه پرداخته می شود و عملکردهای مهم آنها در سیستم های دیگ بخار و چرایی علت نصب شیرهای یک طرفه در تخلیه پمپ، توضیح داده می شوند.
بنابراین شیر یکطرفه (Check Valve) با شیر تغذیه و شیر اطمینان، هر چند امکان دارد در برخی سیستم ها با هم به کار روند ولی کاملا با هم فرق دارند.
ساختار و اصل عملکرد شیر چک

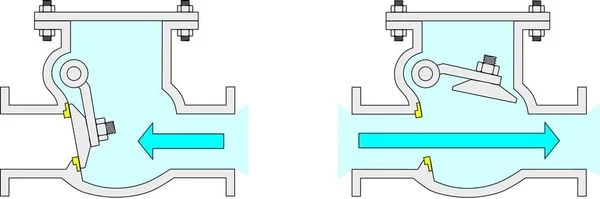

اصل عملکرد شیر یک طرفه چرخشی
ساختار شیر یک طرفه دارای سه قسمت است:
بدنه ، درپوش و مکانیزم باز و بسته شدن.
هنگامی که سیال در جهت مجاز حرکت می کند، شیر باز می شود تا سیال از آن عبور کند. هنگامی وقتی فشار پایین‌تر یا برابر با فشار بالا باشد، شیر بسته می شود و از جریان معکوس جلوگیری می کند.

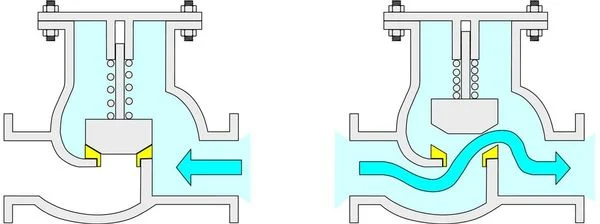

اصل عملکرد شیر یک طرفه دیسک

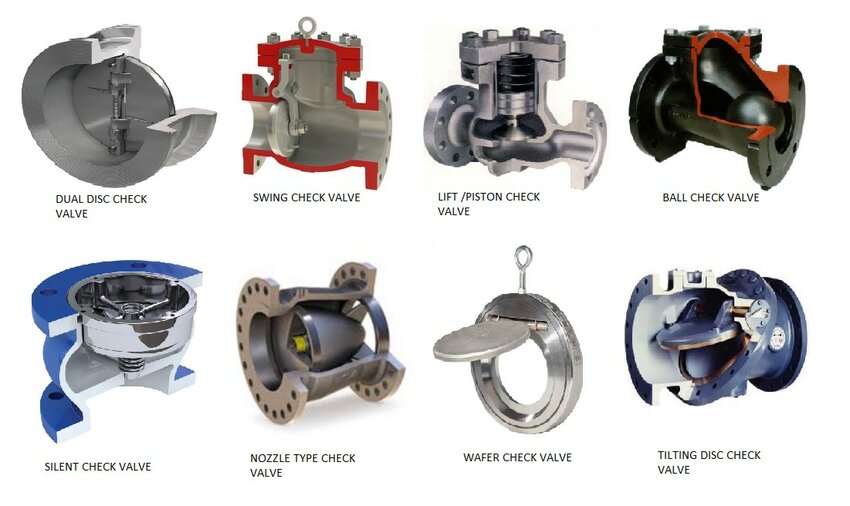

شیرهای یک طرفه بر اساس طراحی، اندازه و مواد ساخت طبقه بندی می شوند. دو نوع متداول از شیرهای یک طرفه در دیگهای بخار استفاده می شود: شیرهای یک طرفه لولایی یا نوسانی و شیرهای یک طرفه دیسکی. هر نوع دارای روش ها و کاربردهای نصب خاصی است که برای انواع مختلف سیستم ها و محیط های کاری مناسب است.
شیر یک طرفه سوئینگ: دارای یک دیسک لولایی هستند که باز می‌شود تا سیال را در یک جهت جریان دهد و برای جلوگیری از جریان برگشتی بسته می‌شود. آنها معمولاً در برنامه های کاربردی با خطوط لوله افقی و نرخ جریان متوسط استفاده می شوند. طراحی ساده، آنها را مقرون به صرفه و مناسب برای طیف گسترده ای از صنایع از جمله تامین آب، تصفیه فاضلاب و سیستم های HVAC می کند.
شیر یک طرفه توپ: از یک توپ کروی یا دیسک شناور برای کنترل جریان استفاده می کنند. هنگامی که جریان متوقف یا معکوس می‌شود، توپ یا دیسک به سمت نشیمنگاه (سیت) رانده شده و یک آب‌بند ایجاد می‌کند که از جریان برگشتی جلوگیری می‌کند.. شیر یک طرفه توپ برای کاربردهایی که نیاز به زمان پاسخ سریع و حداقل افت فشار دارند، مانند کمپرسورهای هوا، سیستم های پنوماتیک و خطوط سوخت ایده آل هستند.
شیر یک طرفه دیافراگمی: از یک دیافراگم یا غشای انعطاف پذیر برای تنظیم جریان استفاده می کنند. زمانی که جریان به جلو رخ می‌دهد، دیافراگم از نشیمنگاه دور می‌شود و امکان عبور را فراهم می‌کند.در جریان معکوس، دیافراگم در برابر نشیمنگاه می‌چسبد تا از بازگشت جریان جلوگیری کند. آنها معمولاً در کاربردهایی که نیاز به مهر و موم محکم دارند، مانند فرآوری شیمیایی، صنایع غذایی و آشامیدنی یا صنعت داروسازی استفاده می شود.
شیر یک طرفه بالابر: شیر یک طرفه بالابر دارای یک دیسک یا پیستون هستند که در صورت وجود جریان رو به جلو از صندلی بلند می شود و به مایع اجازه عبور می دهد. هنگامی که جریان متوقف یا معکوس می شود، جاذبه یا مکانیزم فنر باعث بسته شدن دیسک یا پیستون می شود و از جریان برگشتی جلوگیری می کند. شیرهای چک بالابر برای کاربردهای فشار بالا و سیستم هایی با جهت لوله کشی عمودی مانند دیگ بخار، نیروگاه ها و پالایشگاه های نفت مناسب هستند.
شیر یک طرفه ویفر: شیر یک طرفه ویفر به گونه ای طراحی شده اند که بین دو فلنج قرار می گیرند و امکان نصب آسان در فضاهای تنگ را فراهم می کنند. آنها دارای دیسکی هستند که بر روی یک لولا می چرخد یا بسته به طراحی آزادانه می چرخد تا جهت جریان را تنظیم کند. شیرهای چک ویفر معمولاً در سیستم‌های HVAC، تصفیه خانه‌های آب و سیستم‌های آبیاری که فضا محدود است و کنترل جریان مورد نیاز است استفاده می‌شود.
شیر یک طرفه در خط: شیر یک طرفه در خط، شیرهای فشرده ای هستند که برای نصب مستقیم در یک خط لوله طراحی شده اند. بسته به نیازهای کاربردی، آنها در طرح های مختلف، از جمله فنری، کمک فنری و گرانشی عرضه می شوند. شیر یک طرفه درون خطی همه کاره هستند و در طیف وسیعی از صنایع از جمله لوله کشی، آبیاری و فرآیندهای صنعتی کاربرد دارند.
شیرهای برگشتی دیسکی کج: شیر یک طرفه دیسکی کج از دیسکی استفاده می‌کنند که از نشیمنگاه دور می‌شود تا جریان رو به جلو داشته باشد و برای جلوگیری از جریان برگشتی به حالت بسته برمی‌گردد. آنها افت فشار کم را ارائه می دهند و برای کاربردهایی با سرعت جریان بالا، مانند سیستم های توزیع آب، تصفیه خانه های فاضلاب و سیستم های آتش نشانی مناسب هستند.
این مطلب پیشنهاد می شود: انتخاب دیگ بخار بهینه: سود بیشتر، هزینه کمتر
برای نصب صحیح شیر یک طرفه ، اولین قدم بازرسی شیر یک طرفه از متناسب بودن اندازه آن با سیستم خط لوله است. شیرهای یک طرفه را بسته به طراحی و الزامات سیستم می توان عمودی یا افقی نصب کرد.
اکثر شیرهای یک طرفه دارای یک فلش روی بدنه هستند که جهت جریان آب یا سیال را نشان می دهند. در حین نصب باید به جهت جریان توجه شود زیرا شیر فقط اجازه عبور سیال در یک جهت را می دهد و از جریان معکوس جلوگیری می کند. این به محافظت از سیستم در برابر حوادث معکوس فشار کمک می کند و عملکرد پایدار را تضمین می کند.
اینها مراحل اساسی برای نصب شیر یک طرفه هستند، اما در صورت اتصال شیر به این روش، باید به عوامل دیگری مانند استانداردهای صفحه فلنج و اتصال رزوه ای( پیچی ) نیز توجه کرد.
عملکرد شیرهای یک طرفه در سیستم های دیگ بخار
در دیگ های بخار، شیرهای یک طرفه نقش مهمی در حفظ عملکرد پایدار و ایمن دارند. آنها از بازگشت آب و بخار از دیگ بخار به لوله های آبرسانی جلوگیری می کنند و در نتیجه از آسیب ناشی از تغییرات ناگهانی فشار و دما جلوگیری می کنند. علاوه بر این، شیرهای یک طرفه به کنترل جریان در سیستم کمک می کنند و اطمینان حاصل می کنند که بخار به طور مساوی در نقاط استفاده توزیع می شود.
شیر یک طرفه نصب شده روی تخلیه پمپ آب
نصب شیرهای چک در تخلیه پمپ به محافظت از پمپ و سیستم دیگ در برابر تلفات ناشی از تغییرات فشار ناگهانی کمک می کند. هنگامی که فشار دیگ از فشار پمپ بیشتر شود، این شیرها از جریان معکوس از دیگ به پمپ جلوگیری می کنند. آنها پمپ را از اثرات حرارتی دیگ محافظت می کنند.
علاوه بر این، هنگامی که پمپ کار نمی کند، از جریان معکوس جلوگیری می کنند. جریان معکوس حرکتی است که در آن آب، تحت تأثیر گرانش، به عقب یا از طریق لوله‌هایی بر خلاف جهت اولیه خود جریان می‌یابد. برای یک طرفه از وجود آب در پمپ برای راه اندازی ایمن، همیشه دریچه های یک طرفه در ورودی و خروجی پمپ قرار می گیرند.
هنگام تصمیم گیری در مورد شیر چک برای نیازهای خود چندین فاکتور وجود دارد که باید در نظر بگیرید:
انتخاب مواد: مواد مورد استفاده برای ساخت شیر باید با نیازهای سیستم لوله کشی و الزامات سیال، مرتبط با نوع خاص گاز یا مایعی که از طریق سیستم لوله کشی جریان می یابد مطابقت داشته باشد.
الزامات عملکرد: ملاحظات عملکرد شامل توانایی شیر در تحمل دما و فشار متفاوت است.
نوع و اندازه: انتخاب شیر چک مناسب شامل ملاحظات کنترلی است که معمولاً به افزایش ایمنی در کاربردهای خطرناک و همچنین اندازه‌گیری شیر برای سازگاری مناسب با شرایط جریان سیستم لوله‌کشی مربوط می‌شود.
تعمیر و نگهداری: اپراتورها علاوه بر در نظر گرفتن دفعات تعمیر و نگهداری یا تعویض، باید به مقاومت شیر در برابر گرفتگی، گیرکردن یا عملکرد نادرست نیز فکر کنند.
الزامات ویژه: انتخاب شیر یک طرفه همچنین شامل چندین الزام ویژه منحصر به فرد برای عملکرد آنها است، از جمله زمان پاسخ، فشار ترک، معمولاً حالت نرمال بسته در مقابل نرمال باز، نصب عمودی در مقابل افقی، جهت جریان (بالا یا پایین) و چگالی سیال.
یکی از معایب شیرهای یکطرفه، دشواری تعیین وضعیت شیر بسته است. در نتیجه، اقدامات معینی برای تشخیص خرابی و جلوگیری از آن ضروری است. چندین شاخص وجود دارد که نشان‌دهنده خرابی یا احتمال خرابی هستند، از جمله لرزش شیر (چتر زدن)، اندازه‌گیری جریان معکوس، فرسودگی بیش از حد قطعات، نشانه‌های شنیداری نشتی (ضربه قوچ) و نشتی. با انجام اقدامات زیر می‌توانید از خرابی جلوگیری کنید:
شیرهای یکطرفه نقش مهمی در کنترل جریان در سیستم‌های لوله‌کشی با کارایی بالا ایفا می‌کنند. انتخاب صحیح شیر یکطرفه، راندمان سیستم لوله‌کشی را افزایش داده و ایمنی عملیاتی را بهبود می‌بخشد.
نتیجه گیری در مورد مزایای شیرهای یک طرفه در بویلرها
شیرهای یک طرفه مزایای زیادی برای سیستم های دیگ بخار به ارمغان می آورند، از افزایش راندمان کاری گرفته تا افزایش طول عمر تجهیزات. سرمایه گذاری در شیرهای یک طرفه با کیفیت بالا یک تصمیم هوشمندانه است که ایمنی و کارایی سیستم های دیگ بخار را تضمین می کند.
شیرهای یک طرفه نه تنها بخشی از سیستم های دیگ بخار هستند بلکه نمادی از ایمنی و قابلیت یک طرفه در صنعت هستند. به همین دلیل است که درک ساختار، اصول عملکرد و روش های نصب شیرهای یک طرفه برای هر مهندس شاغل در این زمینه ضروری است.
