27تیر 1397

کاربرد دیگ آب گرم در سیستم حرارت مرکزی

اجزای اصلی سیستم حرارت مرکزی با آب گرم شامل دیگ آب گرم، پمپ ، مدار توزیع آب گرم و پخش کننده های حرارت هستند.

گرمای ایجاد شده بوسیله مشعل به آب داخل دیگ منتقل شده و آب گرم شده با کمک پمپ جریانی و سیستم لوله‌کشی در وسایل پخش کننده گرما مثل رادیاتور، فن کویل، یونیت هیتر و … جریان پیدا می‌کند.

با گذشتن آب گرم از داخل این وسایل ، انرژی حرارتی آن با مکانیزم های مختلف مثل تابش، جابجایی طبیعی یا اجباری به هوای محیط منتقل می شود و باعث گرم شدن آنجا می گردد.

بدین وسیله آب سرد شده و مجدد به دیگ بر گردانده می شود .در شکل زیر نمای ساده یک سیستم حرارت مرکزی با آب گرم نشان داده شده است.

کاربرد دیگ آب گرم در سیستم حرارت مرکزی

پمپ سیرکولاتور را تنها می توان در مسیر ارسال آب گرم استفاده نمود.

در صورت استفاده از آن در مسیر برگشت باعث می شود مدار هوا بگیرد و همچنین باید سیستم تاسیسات ارتفاع کمتری از پخش کننده های گرما داشته باشند.

در اصطلاح گفته می شود آب موجود در سیستم تاسیسات بر موتورخانه سوار است.

انواع سیستم حرارت مرکزی با آب گرم

طبق تعریف مقررات ملی ساختمان میتوان بر اساس دمای آب سیستم های حرارت مرکزی ساختمان را به سه دسته تقسیم نمود.

دما پایین (LTW) : حداکثر دمای آب در این مدل 100 درجه سانتیگراد است و ماکزیمم فشار آب 2 بار می باشد.

طراحی ساده این نوع سیستم باعث شده بطور گسترده در گرمایش منازل مسکونی، ادارت و سازمانها مورد استفاده قرار بگیرد.

دما متوسط (MTW) : در این سیستم آب در محدوده دمای 120 تا 175 درجه سانتیگراد گرم می شود.

به این سیستم ها سیستم آب داغ نیز گفته می شود. فشار ماکزیمم کارکرد این سیستمها 10/3 بار می باشد.

برای توزیع آب گرم در مقیاس بزرگ مانند توزیع آب گرم منطقه ای از این سیستم استفاده می شود.

دما بالا (HTW) : دما در این سیستم به درجه حرارت 176 تا 230 درجه سانتی گراد می رسد.

حداکثر فشار کارکرد در این سیستم ها حدود 21 بار است . فشار سیستم باید بدقت کنترل شود تا از فشار اشباع کمتر نشود.

در غیر اینصورت آب گرم به بخار تبدیل شده و به دیگ و بقیه تاسیسات آسیب می رساند.

کاربرد این دسته در ساختمان های بزرگ، هتل ها، بیمارستان ها و کاربردهای صنعتی از جمله صنایع غذایی می باشد.

بخش های اصلی سیستم حرارت مرکزی آب گرم

هر سیستم حرارت مرکزی از بخش های مختلفی تشکیل شده است در ادامه این قسمتها معرفی شده و توضیحات هریک بیان خواهد شد.

دستگاه های مولد آب گرم

آب گرم در این قسمت تولید می شود. اجزای تشکیل دهنده این قسمت انواع مشعل و دیگ آب گرم می باشند.

آب درون دیگ در اثر گرمای ناشی از احتراق سوخت در مشعل گرم می شوند .

سیستم انتقال آب گرم

این سیستم آب گرم شده توسط دیگ آب گرم را به سمت دستگاه های پخش کننده گرما حرکت می دهد.

اجزای این سیستم شامل لوله کشی بین دستگاه های پخش کننده و تولیدکننده آب گرم و همچنین پمپ سیرکولاتور است.

اختلاف دمای آب در مسیر رفت و برگشت نیز تا حدودی باعث جریان یافتن آب می شود.

برای افزایش سرعت چرخش آب از پمپ استفاده می شود. به وسیله این سیستم آب همیشه بین دستگاه های مولد آب گرم و پخش کننده گرما در گردش هستند

دستگاه های پخش کننده گرما

بوسیله این دستگاه حرارت آب گرم به فضای اطراف منتقل می شوند . این دستگاه می تواند یونیت هیتر، رادیاتور، فن کویل کنوکتور  یا .. باشند.

کنترل کننده ها

برای انجام تنظیمات مربوط به فشار ، درجه حرارت و … از دستگاه های کنترل کننده استفاده می شود.

که بعضی از آنها برای نشان دادن شرایط کارکرد (نشان دهنده ها) و برخی به منظور کنترل سیستم (کنترل کننده ها) مورد استفاده قرار میگیرند.

استفاده از کنترل ها برای نگهداری صحیح سیستم الزامی است ترموستات، شیر اطمینان ، شیر دو راهه یا سه راهه و شیر هواگیر از جمله دستگاه های کنترل کننده هستند.

ترمومتر، مانومتر دیگ و آب نمای مخزن گازوئیل و آب نمای مخزن انبساط از جمله نشان دهنده ها هستند.

مخازن

هر سیستم حرارت مرکزی از مخازن برای مصارف خاصی استفاده می کند.

مخزن سوخت سالانه، مخزن سوخت روزانه، مخازن انبساط باز و بسته و مخزن آب گرم مصرفی از جمله این مخازن هستند.



مطالب مرتبط :

دیگ‌های فولادی و دیگ‌های چدنی مقایسه و بررسی مزایا و معایب هرکدام

تعویض دیگ بخار قدیمی بهتر از تعمیر آن

پمپ سیرکولاتور مناسب در سیستم آب گرم

نکاتی که در زمان جانمایی دیگ آب گرم در موتورخانه باید رعایت شود



جهت مشاوره و دریافت جزئیات بیشتر فرم مربوطه را تکمیل نمایید و یا با شماره های ذیل تماس حاصل فرمایید.

۰۵۱۳۸۴۳۷۵۴۸ – ۰۹۳۰۶۳۳۳۴۱۰

اشتراک در شبکه های اجتماعی
2اردیبهشت 1397

دیگ آبگرم

انتخاب مناسب دیگ آبگرم موتورخانه به عنوان اصلی ترین قسمت در سیستم های حرارت مرکزی بسیار حائز اهمیت می باشد.

در این مقاله سعی داریم به معرفی دیگ آبگرم و سپس دیگ های آب گرم تولید شده در صنایع دما بخار مشهد آشنا کنیم.

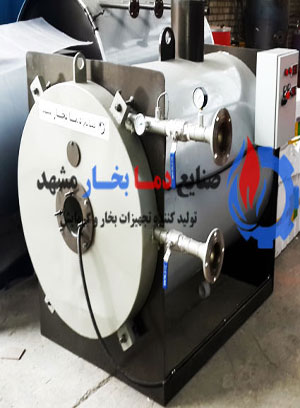

دیگ آب گرم استاندارد



دیگ آب گرم چیست؟

آب دارای ویژگی های منحصر به فردی در طبیعت می باشد. آب تنها ماده ای است که در طبیعت در هر سه فاز (جامد ، مایع و گاز) یافت می شود. یکی از ویژگی های بسیار مهم آب داشتن ظرفیت گرمایی بالاست.

دیگ آبگرم – دیگ آب داغ (hot water boiler) از نوع مخازن تحت فشار است که آب به عنوان سیال تحت فشار بوسیله گرمای حاصل از احتراق گرم شده و به مصرف موردنظر می‌رسد.

نحوه کار دیگ آب گرم بدین صورت است که گرمای حاصل از احتراق مشعل توسط پمپ درون سیستم به چرخش در می آید. با انتقال آن به مکان هدف گرما را انتقال می دهد.

آب گرم تولید شده ممکن است به صورت مصرفی (به طور مثال حمام و سینک) یا به صورت مستقیم ( به طور مثال برای گرمایش شوفاژها) مورد استفاده قرار بگیرد.

علاوه بر موتورخانه ها و استخرها از دیگ های آبگرم یا آبداغ در صنایع مختلف نیز به کار می رود.

بنابراین انتخاب یک دیگ آبگرم استاندارد به عنوان مهم ترین و اساسی ترین قسمت در تاسیسات یک ساختمان یا صنعت می باشد.

انواع دیگ آب گرم از لحاظ جنس (متریال)

بویلر چدنی

  • دیگ آب گرم فولادی

  • دیگ آب گرم چدنی

نوع چدنی از پره هایی با جنس چدن تشکیل شده و اغلب مدل های قدیمی از این نوع می باشند.

اما با توجه به مزیت های زیاد دیگ فولادی آبگرم، امروزه استفاده از نوع چدنی مگر در موارد خاص دیگر رایج نیست.

دیگ های تولید شده در صنایع دما بخار مشهد همگی فولادی هستند.

اجزای دیگ فولادی آب گرم

دیگ فولادی آبگرم از طراحی و ساخت خیلی ساده تشکیل شده است. اجزای تشکیل دهنده دیگ فولادی آبگرم شامل موارد زیر است:

اجزای دیگ آبگرم

  1. پوسته یا بدنه دیگ که آب بعنوان سیال حرارتی داخل آن نگه‌داری می شود.
  2. کوره اصلی که اولین مرحله ورود سوخت به داخل بویلر از طریق آن انجام می‌شود.
  3. کوره فرعی در دیگ های آبگرم با ظرفیت بالا (سه پاس) کاربرد دارد.
  4. لوله های پاس حرارتی
  5. درب، پایه ها و اتصالات دیگ فولادی آبگرم

از آنجایی که دیگ آب گرم از نوع مخازن تحت فشار می باشد ایمنی آنها اهمیت فوق العاده‌ای دارد.

براساس قوانين مصوب موسسه استاندارد و تحقيقات صنعتي ايران مشمول استاندارد اجباري 7911 مي باشد كه ترجمه استاندارد انگليسي BS855 مي باشد.

کلیه دیگ های آبگرم تولیدی این شرکت با پلاک استاندارد ملی 7911 و تحت نظارت مستقیم بزرگترین شرکت بازرسی فنی در ایران یعنی شرکت ISQI تولید می شود.

کاربردهای دیگ آب گرم

کاربرد دیگ آب گرم در صنعتبیشترین کاربرد دیگ آب گرم در موتورخانه سیستم گرمایش مرکزی ساختمان برای توليد آبگرم موردنیاز رادياتور، فن کويل، يونيت هيتر، سیستم گرمايش از کف و … می‌باشد.

مصارف صنعتی، کاربرد دیگر دیگ آب گرم می‌باشد. در اینجا به صورت مختصر به بیان برخی از آنها می پردازیم:

  • صنایع غذایی ( تولید لبنیات ، انواع نوشیدنی و …)
  • صنعت چاپ
  • صنایع شیمیایی و داروسازی
  • صنایع پتروشیمی و نیروگاه ها
  • صنعت تنظیف (شستشو، خشکشویی ، لاندری ، ضدعفونی و …)

نحوه محاسبه بار گرمایشی بویلر

به صورت یک راهنمای عمومی؛ برای محاسبه سرانگشتی بار گرمایشی مورد نیاز یک ساختمان در شهر تهران و سایر نقاطی که اقلیمی مشابه به آن دارند (شهرهایی که در آنها سردترین دمای زمستان از منفی 5 تجاوز نمی کند)، می توانید متراژ کل بنا در عددی بین 150 الی 200 ضرب کنید و بار گرمایشی مورد نیاز برای ساختمان را بر حسب کیلو کالری در ساعت بدست آورید.

محاسبه علمی و دقیق تر بار گرمایشی مورد نیاز ساختمان طبق رابطه زیر بدست می آید:

A = مساحت کل بنا بر حسب متر مربع * (111) * (0.35) / (0.29)

B = ظرفیت منبع بر حسب لیتر (دوجداره یا کوئلدار) * 50

بار گرمایشی مورد نیاز ساختمان = A + B

در انتها آب با دمای پایین مجدد به دیگ برگشت داده می شود و این سیکل دوباره طی می شود. توجه فرمایید یک دیگ آبگرم می تواند هم به صورت دیگ آب گرم مصرفی (مانند دوش حمام یا سینک دستشویی) و هم به صورت گرمایش غیر مستقیم (استخر و جکوزی) مورد استفاده قرار گیرد.

انواع دیگ آب گرم از لحاظ مکانیزم داخلی

فایر تیوب و واتر تیوبمی توان دیگ ها را بر اساس مکانیزم داخلی به دو نوع ذیل تقسیم می شوند:

  • طراحی واترتیوب (لوله آبی)

در این مکانیزم لوله های پر از آب در محفظه با دمای بالا که توسط مشعل ها داغ شده اند قرار می گیرند. دیگ‌های لوله آبی از ظروفی به نام درام تشکیل شده اند که بوسیله لوله به یکدیگر وصل می شوند. آب از لوله ها عبور کرده و حرارت به آب منتقل می شود.

معمولا دیگ های واتر تیوب دارای کارایی بالاتر و حجم کوچک تر در ظرفیت های یکسان می باشند.

  • طراحی فایرتیوب (لوله آتشی)

محفظه احتراق و لوله‌های بویلر داخل یک محفظه نسبتاً بزرگ استوانه ای با قطر زیاد قرار دارند. در این مکانیزم لوله های داغ از میان محفظه پر از آب می گذرد و آب را گرم می کند. برای بالا بردن راندمان این دیگ ها به صورت به صورت عقب خشک و عقب تر طراحی می شوند.

برای مطالعه بیشتر در زمینه انواع طراحی دیگ فایر تیوب بر روی لینک زیر کلیک فرمایید.

انواع طراحی دیگ های فایرتیوب

نقشه ساخت و طراحی دیگ آب گرم بر اساس تعداد عبور دود

طراحی دو پاس و سه پاس
برای افزایش راندمان در دیگ های آب گرم ، معمولا به صورت 2 پاس ،3 پاس ، کوره برگشتی و 4 پاس طراحی می شود. بدین صورت گرمای حاصله از احتراق به سرعت از دودکش خارج نمی شود و دوباره به چرخش خود ادامه می دهد.

دیگ های دوپاس:

گرمای حاصل ازاحتراق توسط مشعل (سوخت می تواند گاز شهری، گازوئیل یا مازوت باشد) به داخل گذر اول دیگ (کوره دیگ)  و سپس به انتهای کوره (محفظه برگشت)رسیده وبه بالاگذر دوم (پاس دوم ) لوله ها هدایت می شود.

دیگ های سه پاس :

در دیگ های سه پاس برای افزایش راندمان با ایجاد سه مسیر جداگانه برای عبور گازهای حاصل از احتراق، به بهترین نحو از انرژی سوخت استفاده می کنند.

طراحی این دیگ‌ها به گونه‌ای انجام شده که کمترین افت فشار ممکن در محفظه احتراق آنها اتفاق می‌افتد. دیگ های سه پاس به خاطر طراحی بهینه و قیمت مناسب دارای بیشترین سفارشات از سمت خریدار می باشند.

بویلر کوره برگشتی و 4پاس

دیگ های کوره برگشتی:

در این دیگها محل گردش دود و ورود به پاس دوم در انتهای دیگ نبوده و در همان ابتدا و حول درگاه مشعل می باشد ولی دود و شعله به دلیل فشار هوای فن مشعل به انتهای کوره دیگ رانده شده و به دلیل بسته بودن وشکل محدب گونه، جهت خروج باید طول کوره را مجدد باز گردد و وارد پاس دوم شود.
اصطلاحا به این دیگ دو پاس سوپر نیز می گویند .

دیگ های چهار پاس:

دیگ های 4 پاس همانند طراحی 3 پاس می باشند با این تفاوت که برای بالا بردن راندمان گرمای حاصل از احتراق 4 بار مسیر را طی می کند.
این موضوع باعث تبادل بیشتر گرما و در نتیجه  افزایش راندمان این دیگ ها می شود. کوره این دیگ ها دارای قطر بیشتر نسبت به دیگ های دیگر می باشد و بایستی فضای موتورخانه در نظر گرفته شود.

طراحی دیگ های سه پاس  و چهار پاس ممکن است تلفیقی از طراحی عقب تر (Wet back) و عقب خشک (Dry back) باشد.

انواع دیگ تولید شده در صنایع دما بخار مشهد

اکثر دیگ های تولید شده در صنایع دما بخار مشهد به دو دسته کلی تقسیم می شوند.

  • دیگ آب گرم مصرفی

  • دیگ آب گرم مستقیم

در دیگ آب گرم مصرفی سلامت و بهداشتی بودن آب از اهمیت برخوردار است. بنابراین در داخل مخزن از رنگ اپوکسی استفاده می شود.

دیگ آب گرم مستقیم، آب گرم در لوله کشی به چرخش در می آید و باعث افزایش حرارت می شود. البته می توان از یک دیگ آبگرم برای هر دو منظور استفاده کرد. برای این کار نیاز به تجهیزاتی نظیر منبع کوئلی داریم.

راهنمای خرید دیگ آب گرم

همان طور که بیان شد دیگ آبگرم مهمترین قسمت در موتورخانه می باشد و با توجه به قیمت دیگ آبگرم بنابراین بایستی به دقت انتخاب شود. در اینجا نکاتی ذکر می شود تا شما انتخاب درستی داشته باشید.
گواهی استاندارد دیگ

  1. گواهی استاندارد دیگ : مهم ترین بخش در انتخاب دیگ داشتن گواهی نامه معتبر می باشد. با افتخار به اطلاع شما می رسانیم دیگ های تولید شده در صنایع دما بخار مشهد دارای استاندارد ملی و تحت نظارت شرکت ISIQ می باشد.
  2.  ظرفیت دیگ : برای این کار شما می توانید با کارشناسان ما در صنایع دما بخار مشهد تماس حاصل فرمایید.
  3. نوع سوخت مصرفی : چه نوع سوختی در دسترس دارید؟ گاز ، گازوئیل یا مازوت ؟ یا شاید دوگانه سوز و سه گانه سوز ؟
  4. نوع مشعل : انتخاب مشعل به عنوان قلب تپنده بویلر بسیار حساس می باشد. در صنایع دما بخار از بهترین برندهای موجود در بازار استفاده می شود.
  5. ساختمان و متریال به کار رفته در دیگ :  عبارتند از پوسته، کوره ها، لوله های عبور دود، صفحات لوله ها، دودکش، نردبان و سکوی کاربر،  شاسی و پایه یکپارچه و درهای بویلر .
  6. قسمت های کنترلی دیگ : عبارتند از : پرشر سوئیچ ، کنترل کننده های سطح آب و ترمومتر می باشد.
  7. شیرهای نصب شده : شیرهای ورودی – خروجی و شیرهای اطمینان که بایستی از نوع مرغوب انتخاب شود.
  8. دریچه های بازرسی بویلر : داشتن چندین دریچه هایی برای بازدید های دوره ای و همچنین گرفتن تست های بازرس ضروری است.
  9. تجهیزات جانبی : همه دیگ ها برای افزایش راندمان نیاز به تجهیزات جانبی دارند که این تجهیزات از تنوع زیادی برخوردار است. مانند سختی گیر ، اکونومایزر ، مبدل حرارتی ، منبع انبساط ، منبع کندانس ، بلودان و … هر کدام وظیفه خاص خود را دارد.



 شما می توانید تمامی تجهیزات جانبی دیگ را از طریق بخش بازرگانی صنایع دما بخار مشهد سفارش دهید.

05138471284 – 09054271720 کارشناس بازرگانی



در ادامه ارسال دو دیگ آبگرم 500 هزار به سفارش دانشگاه صنعتی اصفهان توسط صنایع دما بخار مشهد مشاهده می فرمایید.
